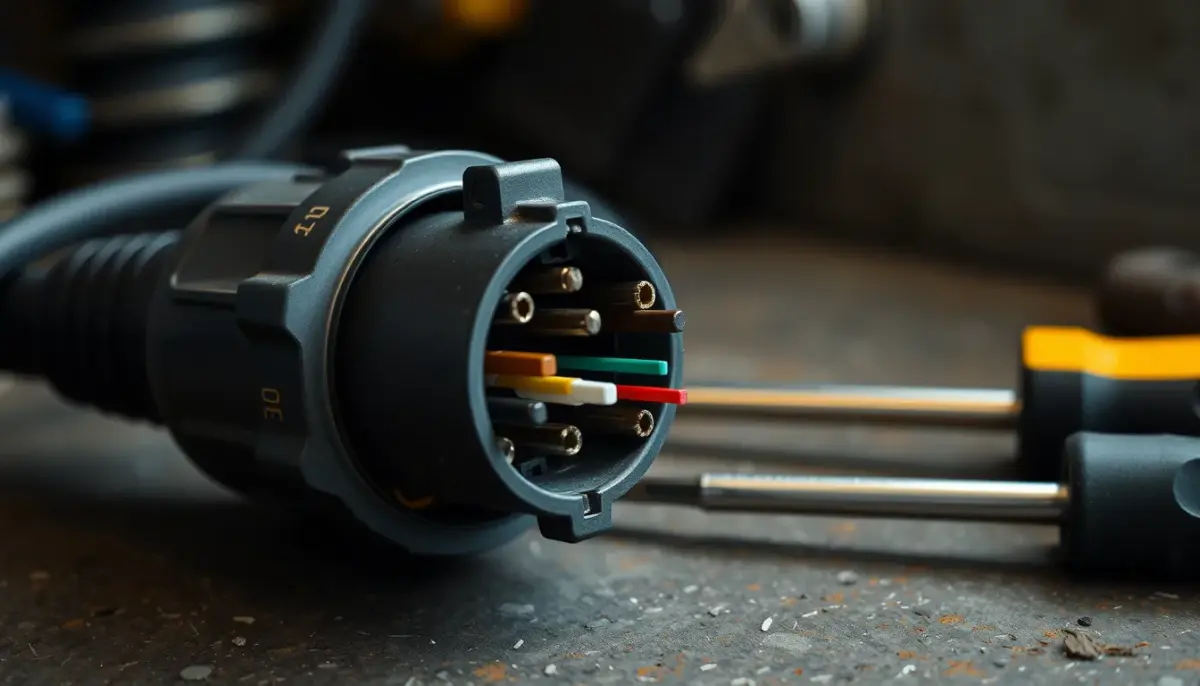

Prise remorque 7 broches : le schéma de câblage couleur par couleur

Une prise 7 broches réunit six circuits d’éclairage et une masse dans un connecteur 12 V. Un seul fil oxydé suffit pourtant à rendre un clignotant muet ou à faire s’allumer plusieurs feux ensemble.

Schéma d’une prise remorque 7 broches selon la norme ISO 1724

Un clignotant muet sur une remorque bagagère commence rarement par un remplacement complet du faisceau. Je contrôle d’abord la masse, puis la tension sur la broche concernée. Cette méthode évite de démonter les feux au hasard.

Le branchement européen courant suit la norme ISO 1724. Chaque borne possède un numéro, un repère, une couleur conventionnelle et une fonction. Les numéros moulés dans la fiche ou la prise restent prioritaires : la couleur d’un ancien faisceau a parfois été modifiée lors d’une réparation.

Ne raccordez jamais un fil uniquement d’après sa couleur. Repérez le numéro moulé près de chaque borne, puis confirmez la fonction au multimètre ou avec un testeur de prise.

Broche 1, repère L : clignotant gauche

Le fil jaune alimente le clignotant gauche. Si le feu reste éteint alors que la broche délivre une tension intermittente, contrôlez l’ampoule, le connecteur du feu et le retour de masse. Un clignotement rapide sur le véhicule signale souvent une charge absente : ampoule grillée, fil coupé, connecteur débranché ou incompatibilité avec certains feux LED.

Broche 2, repère 54G : antibrouillard arrière

Le fil bleu commande l’antibrouillard arrière. Sur d’anciennes caravanes, cette borne a parfois servi à une alimentation auxiliaire. Avant de brancher une ancienne remorque sur un véhicule récent, identifiez donc le circuit réel. Une alimentation permanente raccordée par erreur à l’antibrouillard entraîne un fonctionnement incohérent ou un risque de surcharge.

Broche 3, repère 31 : masse commune

Le fil blanc constitue le retour électrique de tous les feux. C’est le premier point à vérifier lorsque plusieurs fonctions réagissent ensemble. Une masse oxydée oblige le courant à chercher un retour par une autre ampoule. Les stops peuvent alors faire clignoter les veilleuses, ou les clignotants allumer faiblement les deux blocs arrière.

Électricité et feuxFaisceau électrique de remorque : 5 points à vérifier avant le branchement

Contrôlez la continuité entre la broche 3 et les masses des feux. Inspectez aussi les cosses, les épissures et les points de fixation sur le châssis. Une remorque peinte, galvanisée ou exposée à l’eau salée exige un retour par fil fiable : ne comptez pas uniquement sur le châssis.

Broche 4, repère R : clignotant droit

Le fil vert alimente le clignotant droit. Le diagnostic reprend la même logique que pour la broche 1. Comparez les tensions gauche et droite, contact mis et clignotants activés. Une tension correcte à la prise du véhicule mais absente au feu indique une coupure dans le faisceau de remorque.

Broches 5 et 7, repères 58R et 58L : feux de position

Le fil marron dessert le côté droit et le fil noir le côté gauche. Cette séparation limite la perte totale des feux de position en cas de défaut sur un côté. Selon le montage, l’éclairage de plaque est réparti sur l’un des circuits ou partagé entre les deux côtés.

Broche 6, repère 54 : feux stop

Le fil rouge alimente les feux stop gauche et droit. Demandez à une autre personne d’appuyer sur la pédale, ou utilisez un dispositif maintenant la pédale sans gêner la sécurité. Si les deux stops restent éteints alors que la broche 6 fournit environ 12 V, recherchez une coupure commune après la fiche.

Lire la prise côté voiture et la fiche côté remorque

Le piège vient du point de vue. Une prise observée côté contacts et la même prise observée côté raccordement présentent une disposition en miroir. Le phénomène est identique entre la face d’accouplement de la prise du véhicule et l’arrière de la fiche où arrivent les fils.

Placez toujours le détrompeur dans la position indiquée par le fabricant. Repérez ensuite les petits numéros moulés dans l’isolant. Ne transposez pas visuellement un dessin vu côté voiture sur les vis situées à l’arrière de la fiche.

Comment câbler une fiche de remorque 7 broches

Préparez un tournevis adapté aux vis de borne, une pince à dénuder, un coupe-câble, un multimètre et, si le modèle l’exige, des embouts de câblage avec leur pince à sertir. Choisissez une fiche correspondant au diamètre extérieur du câble. Le serre-câble doit maintenir la gaine générale, jamais les sept conducteurs séparés.

1. Débranchez la remorque du véhicule. Coupez tous les consommateurs et ouvrez la fiche sur un établi propre.
2. Enfilez d’abord le capot et le passe-câble. Cet oubli oblige sinon à recommencer le raccordement.
3. Dénudez la gaine extérieure avec précaution. Ne marquez pas l’isolant des conducteurs. Conservez assez de longueur pour atteindre les bornes sans tension.
4. Repérez chaque fil. Associez sa fonction au numéro ISO 1724, sans vous fier aveuglément à la couleur.
5. Dénudez les conducteurs à la longueur des bornes. Aucun cuivre nu ne doit dépasser. Utilisez des embouts si les bornes et la notice de la fiche le prévoient.
6. Raccordez les sept bornes. Serrez chaque vis fermement, sans écraser ni sectionner le cuivre. Il n’existe pas de couple unique pour toutes les fiches : appliquez celui indiqué par le fabricant du connecteur.
7. Bloquez la gaine avec le serre-câble. Vérifiez qu’une traction modérée sur le câble ne sollicite pas les bornes.
8. Refermez la fiche. Positionnez correctement le joint et le passe-câble pour limiter l’entrée d’eau.
9. Testez toutes les fonctions. Contrôlez les veilleuses, les clignotants, les stops et l’antibrouillard avant de prendre la route.

Si le câble est craquelé, écrasé sur le timon ou réparé par plusieurs raccords non étanches, le remplacement complet devient plus fiable. Le choix d’un faisceau et câble électrique pour remorque dépend notamment de sa longueur, du nombre de conducteurs et de la disposition des feux.

Tester une prise 7 broches au multimètre

Réglez le multimètre sur la tension continue, calibre supérieur à 12 V. Placez la pointe noire sur la broche 3 et la pointe rouge sur la broche testée. Sur la prise du véhicule, activez une fonction à la fois. Une batterie chargée fournit généralement une valeur proche de sa tension de bord, avec une alternance pour les clignotants.

1. Contrôlez la masse entre la broche 3 et un point métallique fiable du véhicule.
2. Activez le clignotant gauche et mesurez la broche 1.
3. Activez le clignotant droit et mesurez la broche 4.
4. Allumez les feux de position et contrôlez les broches 5 et 7.
5. Actionnez les freins et mesurez la broche 6.
6. Allumez l’antibrouillard arrière et contrôlez la broche 2.

Un testeur enfichable donne un contrôle rapide, mais il ne reproduit pas toujours la consommation réelle des ampoules. Une tension présente à vide peut s’effondrer sous charge à cause d’une cosse oxydée. En cas de doute, mesurez la tension pendant que les feux fonctionnent.

Pour tester le faisceau de la remorque hors tension, utilisez le mode continuité. La fiche doit être séparée du véhicule. Vérifiez chaque liaison entre la broche et le feu correspondant, puis recherchez un éventuel court-circuit entre deux circuits. Le guide de branchement d’une prise de remorque permet aussi de reprendre méthodiquement les contrôles.

Pannes typiques d’une prise remorque 7 broches

Les feux s’allument ensemble

Ce symptôme désigne presque toujours une mauvaise masse. Nettoyez la borne 31, la cosse blanche et les masses des blocs optiques. Retirez l’oxydation jusqu’au métal sain, remplacez les cosses fragilisées et protégez les raccordements avec un produit adapté aux contacts électriques. Une masse correcte doit rester stable quand les stops et les clignotants fonctionnent simultanément.

Le clignotant bat rapidement

Commencez par l’ampoule et sa puissance conforme au feu. Contrôlez ensuite la broche 1 ou 4, le câblage et la masse. Avec des feux LED, le véhicule peut détecter une consommation trop faible. Utilisez alors une solution compatible avec le faisceau d’attelage et l’électronique du véhicule. Évitez les résistances improvisées, qui chauffent et doivent être dimensionnées puis fixées correctement.

Une fonction disparaît quand le câble bouge

Le conducteur est souvent cassé près de la fiche ou à l’entrée du timon. Faites bouger doucement le câble pendant la mesure de continuité. Une valeur instable confirme une rupture partielle. Remplacer la portion endommagée reste préférable à une torsade recouverte de ruban adhésif.

La prise du véhicule ne fournit aucune tension

Vérifiez les fusibles selon la notice du véhicule, puis le module de faisceau d’attelage. Sur un véhicule multiplexé, ne tirez pas une alimentation directement depuis les feux arrière. Une erreur de raccordement risque d’endommager le boîtier électronique ou de provoquer des défauts au tableau de bord. Confiez le diagnostic à un professionnel si le faisceau nécessite un codage, si un fusible saute de nouveau ou si les fils du véhicule ont chauffé.

Prise 7 broches, prise 13 broches et adaptateur

La prise 7 broches ISO 1724 couvre l’éclairage routier de base, mais elle ne prévoit pas de circuit dédié au feu de recul ni les alimentations séparées utilisées par certaines caravanes. La prise 13 broches selon la norme ISO 11446 ajoute ces fonctions et offre un verrouillage plus adapté aux équipements récents.

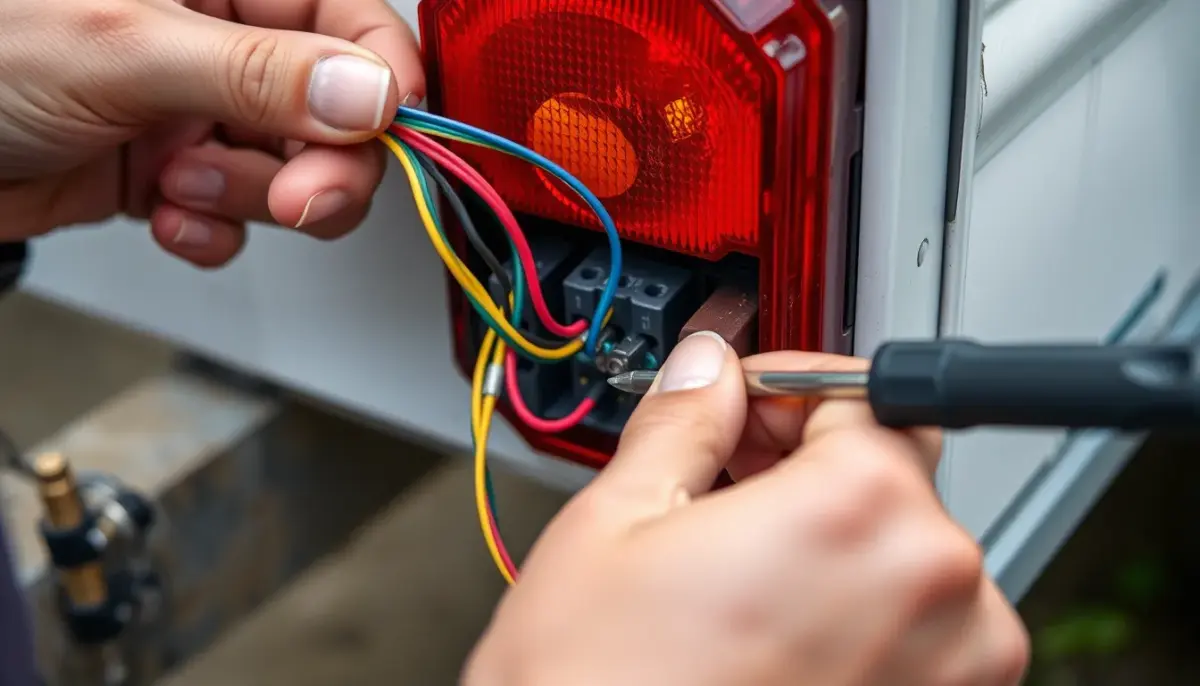

Électricité et feuxBranchement des feux arrière de remorque : 7 fils, zéro erreur

Avant une conversion, consultez le schéma d’une prise remorque 13 broches. Un adaptateur de prise remorque 7 vers 13 broches assure la compatibilité mécanique entre deux connecteurs différents, mais il ne crée pas les circuits absents. Avec une remorque 7 broches raccordée à un véhicule 13 broches, le feu de recul et les alimentations auxiliaires restent indisponibles si la remorque ne possède pas les conducteurs correspondants.

Remplacez la fiche si les bornes sont brûlées, fendues ou fortement oxydées. Les prises et adaptateurs pour remorque se choisissent selon le standard, le côté véhicule ou remorque, le diamètre du câble et le mode de fermeture. Après montage, immobilisez la remorque, contrôlez visuellement chaque feu et vérifiez que le câble conserve assez de mou pour braquer sans traîner au sol.
