Un clignotant muet sur une remorque bagagère suffit à immobiliser un départ, alors que le faisceau repose généralement sur seulement 7 ou 13 contacts normalisés. Avant de remplacer le câble, quelques contrôles précis évitent les inversions de fils, les masses défaillantes et les connexions qui prennent l’eau.
Diagnostiquer la panne avant de refaire le faisceau électrique de la remorque
Un feu arrière éteint ne signifie pas forcément que tout le faisceau est hors service. Je commence toujours par brancher la remorque, puis j’actionne séparément les clignotants, les feux de position, les feux stop, l’antibrouillard et, avec une prise 13 broches, le feu de recul. Notez chaque fonction absente ou anormale.
Si plusieurs lampes s’allument faiblement ou clignotent ensemble, cherchez d’abord une mauvaise masse. Si une seule fonction manque des deux côtés, contrôlez la prise, la broche correspondante et l’alimentation du véhicule. Une panne limitée à un côté oriente plutôt vers le boîtier de dérivation, le câble secondaire ou le bloc optique. Inspectez aussi les feux arrière adaptés aux remorques : oxydation du porte-ampoule, cosse desserrée, platine fissurée ou entrée d’eau.
Munissez-vous d’un multimètre, d’une lampe témoin 12 V adaptée, d’une pince à dénuder, d’une pince à sertir pour cosses automobiles, de gaine thermorétractable à colle, de colliers, de passe-fils et d’un repère adhésif. Avant les mesures de continuité, débranchez la remorque du véhicule. Pour intervenir sur la prise du véhicule, suivez la procédure de coupure indiquée par son constructeur, surtout sur un véhicule multiplexé.
Des feux faibles, un clignotement croisé ou un voyant qui s’allume au freinage indiquent souvent un retour de courant par une autre lampe. Le fil de masse et ses connexions sont alors prioritaires.
1. Mesurer la longueur du nouveau faisceau de remorque
Ne mesurez pas en ligne droite entre la prise et les feux. Le câble doit suivre son trajet réel : tête d’attelage, timon, traverses, boîtier de dérivation, longerons et blocs arrière. Utilisez une ficelle ou un ancien câble posé sans tension, puis mesurez-la. Ajoutez une marge de 10 à 15 % pour les courbes, la connexion dans le boîtier et la boucle de service près de la prise.
Électricité et feuxFeux LED de remorque : 5 critères pour éviter un mauvais montageLa partie située entre la prise et le premier point de fixation doit rester assez longue pour accompagner les braquages sans tirer sur les bornes. Elle ne doit jamais traîner au sol ni toucher la roue jockey. Sur une remorque basculante, vérifiez la longueur avec la caisse dans toutes ses positions. Sur un porte-bateau, tenez compte des zones régulièrement immergées et du déplacement éventuel de la rampe de feux.
- Mesurez séparément le câble principal et les départs vers chaque feu.
- Repérez la position exacte du boîtier de dérivation.
- Prévoyez une boucle souple avant chaque élément démontable.
- Gardez les raccords hors des zones exposées aux projections et à l’immersion.
Choisissez un câble automobile souple, avec une gaine résistante aux frottements, aux hydrocarbures et aux variations de température. Les faisceaux et câbles pour remorque doivent être sélectionnés selon le nombre de fonctions, la longueur mesurée et la section requise par les équipements.
2. Choisir entre un faisceau 7 fils et un faisceau 13 fils
La prise 7 broches répond à la norme ISO 1724. Elle couvre les fonctions courantes d’une remorque simple : clignotants, position, stop, antibrouillard et masse. La prise 13 broches répond à la norme ISO 11446. Elle ajoute notamment le feu de recul et des circuits auxiliaires utiles aux caravanes ou à certains équipements.
| Configuration | Usage courant | Fonctions à prévoir | Point de vigilance |
|---|---|---|---|
| 7 broches | Remorque bagagère, plateau, porte-bateau simple | Signalisation routière de base | Pas de feu de recul dédié dans le brochage standard |
| 13 broches | Caravane, remorque récente, équipements auxiliaires | Signalisation, recul, alimentation permanente ou commandée selon montage | Masses séparées pour certains circuits auxiliaires |
| Adaptateur | Véhicule et remorque équipés de prises différentes | Compatibilité mécanique entre 7 et 13 broches | L’adaptateur ne crée pas les fonctions absentes |
Ne choisissez pas le nombre de conducteurs uniquement d’après la prise déjà montée. Recensez les équipements de la remorque. Une caravane équipée d’une alimentation permanente, d’un réfrigérateur ou d’une batterie demande un câblage étudié selon l’intensité, les fusibles et les prescriptions du fabricant. Un simple câble d’éclairage n’est pas destiné à ces consommateurs.
Les couleurs servent de repère, mais elles ne remplacent jamais le numéro gravé près de chaque borne. Contrôlez chaque conducteur au multimètre et suivez le schéma de branchement d’une prise de remorque. Pour raccorder deux formats existants sans modifier le faisceau, vérifiez les limites d’un adaptateur de prise 7 ou 13 broches.
Ne recopiez pas aveuglément les couleurs de l’ancien faisceau. Des réparations antérieures, une prise remplacée ou un câble non normalisé suffisent à inverser deux fonctions. Repérez les broches, puis identifiez chaque fil par continuité.
3. Faire passer le câble dans le châssis sans l’endommager
Présentez tout le faisceau avant de couper ou de sertir. Dans un longeron creux, utilisez un tire-fil non coupant. Chaque entrée et sortie doit recevoir un passe-fil adapté. Une arête métallique finit par entamer la gaine sous l’effet des vibrations, même si le câble paraît serré au montage.
Éloignez le faisceau des câbles de frein, des pièces mobiles, de l’essieu, des ressorts, des charnières et des zones chaudes. Laissez du jeu aux articulations, sans former de boucle pendante. Fixez le câble à intervalles réguliers sur des points stables. Les colliers doivent maintenir la gaine sans l’écraser.
- Débranchez l’ancien faisceau et étiquetez chaque départ.
- Photographiez le cheminement avant la dépose.
- Nettoyez les passages et retirez les morceaux de gaine ou les colliers cassés.
- Introduisez le nouveau câble avec un tire-fil, sans traction sur les conducteurs.
- Posez les passe-fils et les protections anti-abrasion.
- Fixez le faisceau, puis contrôlez le débattement de la tête d’attelage, de l’essieu et des parties basculantes.
Ne percez pas le timon, la tête d’attelage, l’essieu ou une traverse sans accord du fabricant. Ces pièces participent à la résistance mécanique de la remorque. Si le passage impose une modification du châssis ou interfère avec le freinage, confiez l’opération à un professionnel de la remorque.
4. Raccorder le boîtier de dérivation, les masses et les connexions étanches

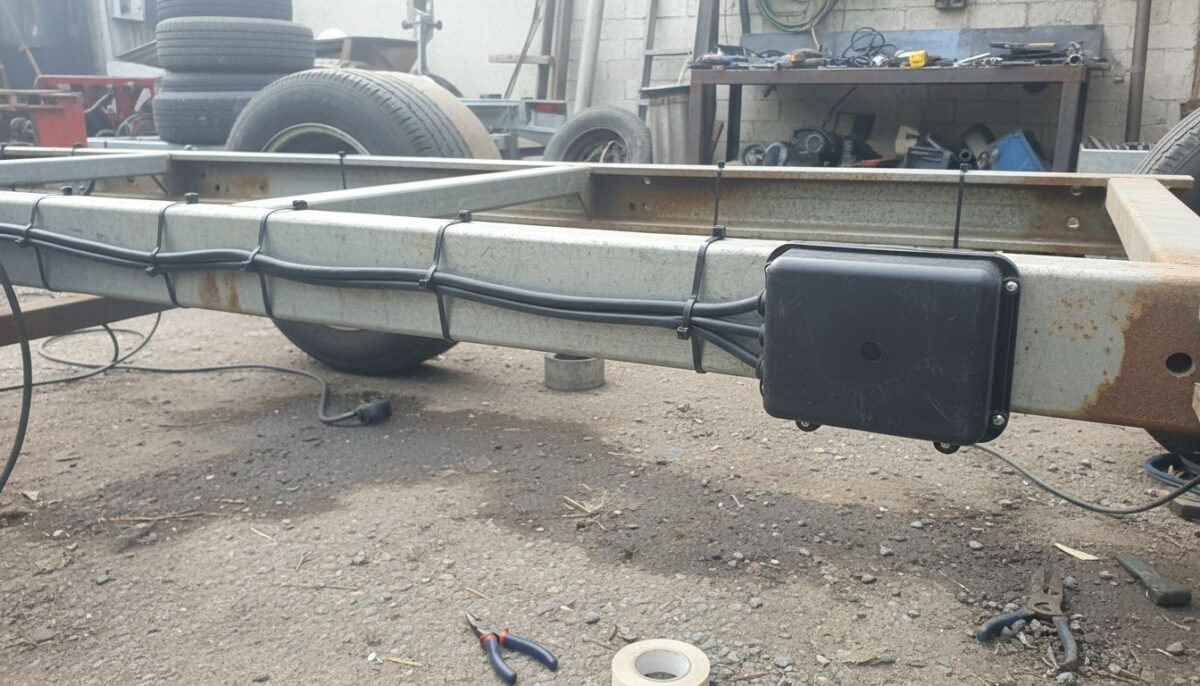

Le boîtier de dérivation répartit le câble principal vers les feux gauche et droit, l’éclairage de plaque et les feux de gabarit. Montez-le au-dessus des projections directes, avec les entrées de câbles orientées de manière à limiter le ruissellement. Formez une légère boucle vers le bas avant le presse-étoupe afin que l’eau ne suive pas le câble jusqu’au boîtier.
Dénudez uniquement la longueur nécessaire à la cosse. Aucun brin de cuivre ne doit dépasser. Sertissez avec l’empreinte correspondant à la cosse et à la section du conducteur, puis effectuez un léger test de traction. Une cosse automobile bien sertie résiste mieux aux vibrations qu’un raccord domestique. Écartez les dominos, les raccords rapides qui blessent l’isolant et les torsades recouvertes de ruban adhésif.
Utilisez de la gaine thermorétractable à colle ou des manchons étanches compatibles avec la section du fil. Les presse-étoupes doivent serrer la gaine extérieure et non les conducteurs séparés. L’étanchéité repose sur l’ensemble : boîtier fermé, joint propre, entrée adaptée au diamètre et câble immobilisé.
Créer une masse fiable pour chaque feu
Sur une remorque, je privilégie un conducteur de masse dédié ramené vers la prise. Le retour par le châssis devient instable avec la peinture, la rouille, les assemblages boulonnés et l’immersion. Si un équipement exige une masse sur le châssis, fixez-la sur un métal propre, avec une cosse appropriée et une protection anticorrosion compatible après serrage.
Électricité et feuxFeux de remorque sans fil : 5 critères pour un kit sûr et homologuéAucun couple de serrage universel ne s’applique aux vis de prises, borniers et presse-étoupes. La valeur dépend du diamètre, du matériau et du fabricant. Respectez le couple en N·m indiqué sur la notice du composant. Sans valeur fournie, serrez pour immobiliser le conducteur sans couper ses brins ni fissurer le boîtier.
Avant de fermer le boîtier, tirez doucement sur chaque fil, vérifiez qu’aucun cuivre n’est visible et inscrivez la fonction de chaque départ dans le couvercle. La prochaine recherche de panne sera nettement plus rapide.
5. Tester toutes les fonctions avant de reprendre la route
Commencez remorque débranchée. Avec le multimètre en mode continuité, recherchez un contact entre chaque conducteur actif et la masse. Une continuité inattendue signale un fil pincé, une cosse mal placée ou un défaut dans un feu. Contrôlez ensuite la continuité de chaque circuit entre la broche de prise et son équipement.
Branchez la remorque et testez les fonctions une par une. Demandez à une seconde personne d’actionner les commandes pendant que vous observez les feux. Vérifiez aussi les combinaisons : position avec clignotant, position avec stop, puis feux de détresse avec freinage. Les défauts de masse apparaissent souvent lors de ces sollicitations simultanées.
- Clignotant gauche et clignotant droit.
- Feux de position des deux côtés et éclairage de plaque.
- Feux stop.
- Feu antibrouillard arrière.
- Feu de recul sur une installation 13 broches.
- Feux de gabarit et fonctions auxiliaires présentes.
Contrôlez enfin que le câble ne se tend pas lorsque le véhicule braque au maximum. Fermez la prise, verrouillez le capot et attachez le câble sans gêner le câble de rupture. Après un court trajet, inspectez de nouveau les fixations et recherchez un échauffement anormal au niveau de la prise ou du boîtier.
Si les fonctions restent incohérentes malgré un faisceau vérifié, testez la sortie du véhicule. Sur un véhicule multiplexé, un boîtier d’attelage inadapté, mal programmé ou défaillant provoque des coupures et des alertes. Confiez ce diagnostic à un électricien automobile. De même, toute intervention nécessitant la dépose ou la modification de la commande de frein, du câble de rupture, de la tête d’attelage ou d’un élément de châssis relève d’un professionnel.
