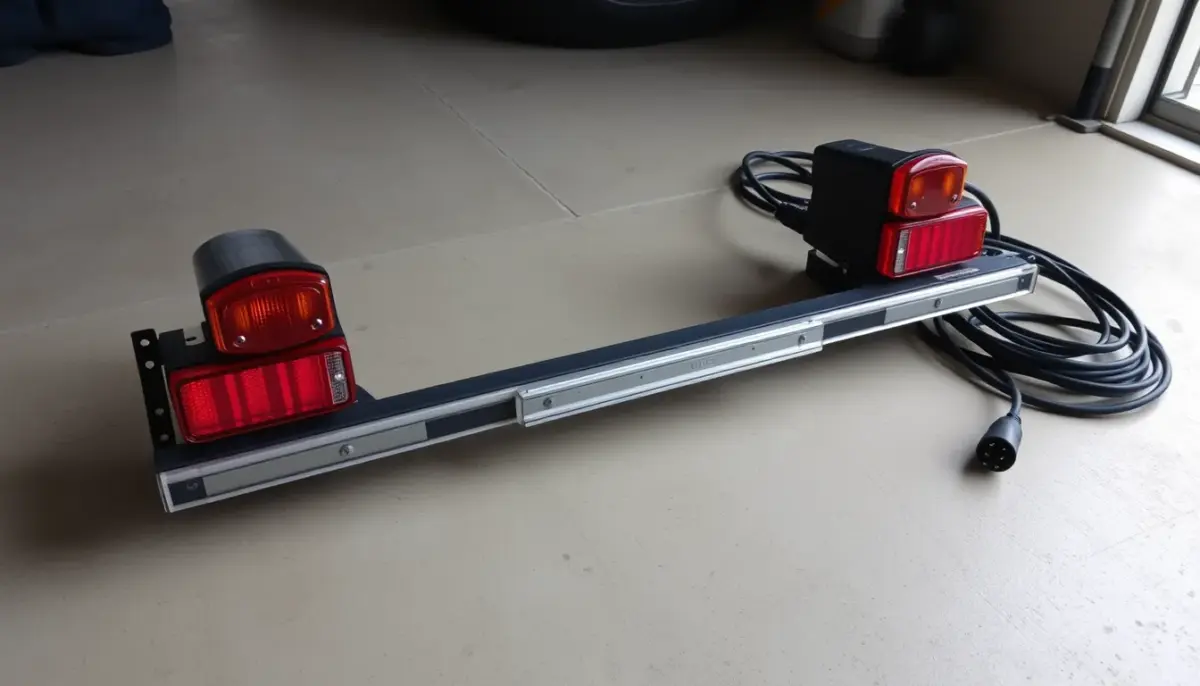

Une rampe d’éclairage de remorque se raccorde généralement sur une prise à 7 ou 13 broches, mais ce choix ne suffit pas à garantir une signalisation conforme. Visibilité des feux, largeur, fixation, longueur du câble et équipement porté par la rampe doivent correspondre à votre remorque et à son chargement.
Contrôler la panne avant de choisir une rampe d’éclairage
Un clignotant muet sur une remorque bagagère, deux feux cachés par des vélos ou un câble trop court sur un porte-bateau : je commence toujours par identifier le défaut réel. Placez la remorque derrière le véhicule, branchez-la, puis testez chaque fonction avec une seconde personne. Sans assistant, filmez l’arrière avec votre téléphone pendant que vous actionnez les commandes.
Préparez un mètre ruban, un multimètre ou un testeur de prise, une brosse fine, du nettoyant pour contacts et les clés adaptées aux fixations. Vérifiez la prise du véhicule, la fiche de la remorque, le faisceau et les masses avant de remplacer l’ensemble. Une oxydation dans la fiche produit souvent plusieurs symptômes : clignotement rapide, intensité faible ou allumage simultané de plusieurs lampes.
- Branchez la fiche sans forcer et vérifiez son verrouillage.
- Allumez les feux de position, puis les feux stop et chaque clignotant.
- Contrôlez l’éclairage de plaque et, si la remorque en est équipée, le feu antibrouillard et le feu de recul.
- Remuez doucement le câble près de la fiche et de son entrée dans la rampe. Une coupure intermittente révèle souvent un conducteur cassé.
- Inspectez les cabochons, les ampoules, les modules LED, les connecteurs et les points de masse.
Si la prise du véhicule semble en cause, appuyez-vous sur le schéma d’une prise de remorque à 7 broches. Ne faites jamais un pont entre deux bornes au hasard : un court-circuit risque d’endommager le fusible, le boîtier d’attelage ou le réseau multiplexé du véhicule.
Une rampe neuve ne corrige ni une masse défectueuse ni une sortie absente sur la prise du véhicule. Le diagnostic électrique vient avant l’achat.
1. Déterminer quand la rampe d’éclairage amovible est nécessaire
Les feux, les dispositifs réfléchissants et la plaque doivent rester visibles depuis l’arrière. Une rampe d’éclairage amovible devient nécessaire lorsque le chargement masque la signalisation existante. C’est fréquent avec un porte-vélos, un bateau dépassant à l’arrière, des ballots, une machine ou du matériel posé sur un plateau.

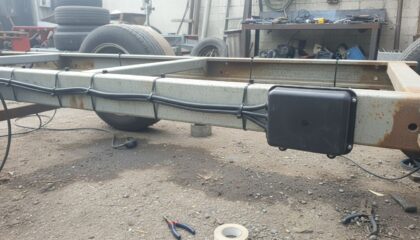

Le même principe s’applique à une remorque routière dépourvue de feux utilisables. Une rampe complète permet alors de regrouper la signalisation arrière et le support de plaque. Elle ne dispense pas de remettre en état un châssis, un faisceau ou des fixations détériorés. Pour une installation permanente, le remplacement du faisceau électrique de remorque offre une solution plus propre qu’un câble provisoire laissé libre sous le châssis.
Électricité et feuxPrise remorque 7 broches : le schéma de câblage couleur par couleurSur un porte-vélos fixé à la boule, la rampe doit être visible malgré les roues et les cadres. La plaque correspondant à l’ensemble concerné doit également rester lisible. Pour une remorque dont le PTAC dépasse 500 kg, utilisez son propre numéro d’immatriculation. Jusqu’à 500 kg de PTAC, la remorque reprend le numéro du véhicule tracteur.
Ne fixez pas la rampe derrière un bateau, une bâche basse ou un engin qui masque son centre. Reculez de quelques mètres et placez-vous dans l’axe, puis de chaque côté, pour contrôler la visibilité réelle.
2. Vérifier les feux et les dispositifs portés par la rampe
Une rampe destinée à circuler sur route doit réunir les fonctions nécessaires à la signalisation arrière. Les blocs optiques portent généralement les feux de position, les stop et les clignotants. Un éclairage blanc orienté vers la plaque assure sa lisibilité sans éblouir vers l’arrière. Les triangles réfléchissants rouges identifient la présence d’une remorque : leur pointe doit être dirigée vers le haut.
| Fonction | Couleur | Contrôle pratique |
|---|---|---|
| Feux de position arrière | Rouge | Deux feux visibles et d’intensité comparable |
| Feux stop | Rouge | Allumage franc lors de l’appui sur la pédale |
| Clignotants | Orange | Gauche et droite séparés, cadence régulière |
| Éclairage de plaque | Blanc | Lumière dirigée sur la plaque |
| Catadioptres arrière triangulaires | Rouge | Deux triangles propres, pointe vers le haut |
| Feu antibrouillard arrière | Rouge | Présence selon la catégorie, la date de mise en circulation et l’équipement homologué |
| Feu de recul | Blanc | Fonction selon la catégorie, la date et le raccordement disponible |
Les équipements complémentaires dépendent notamment des dimensions, de la catégorie et de la date de mise en circulation. Une remorque large ou longue réclame aussi des dispositifs latéraux ou des feux de gabarit adaptés. En cas de doute sur une remorque transformée, ancienne ou importée, faites contrôler sa conformité par un professionnel.
Examinez les marquages d’homologation présents sur les blocs. Un simple feu décoratif ou une barre lumineuse de chantier ne remplace pas un équipement routier homologué. Si un bloc est fissuré ou rempli d’eau, recherchez des feux arrière de remorque adaptés en relevant l’entraxe des vis, les dimensions hors tout, le côté de montage et le type de connecteur. Contrôlez également les catadioptres pour remorque lorsqu’ils sont séparés des blocs.
3. Mesurer la longueur de rampe et choisir sa fixation
Prendre les cotes sur la remorque chargée
Mesurez la largeur au point où la rampe sera installée, et non uniquement la largeur de la caisse. Relevez ensuite l’espace disponible entre les ferrures, les longerons, les rouleaux ou les montants. Sur un porte-bateau, effectuez cette opération avec le bateau en place. Sur un plateau, reproduisez la position habituelle du chargement.
La rampe doit rester horizontale, centrée et assez large pour séparer clairement les fonctions gauche et droite. Elle ne doit ni dépasser de manière dangereuse ni se retrouver enfermée entre deux éléments métalliques. Vérifiez aussi le dégagement nécessaire à la fiche, au câble et à la plaque.
Comparer les systèmes de fixation
- Fixation magnétique : rapide sur une surface en acier propre et plane. Elle ne tient pas sur l’aluminium, le bois ou le polyester. La peinture, la rouille et les vibrations réduisent son adhérence.
- Sangles : pratiques sur un bateau, une ridelle ou un chargement sans point métallique. Elles doivent être retendues et protégées des arêtes coupantes.
- Barre télescopique ou supports dédiés : solution stable lorsque la largeur varie ou quand la rampe est utilisée régulièrement.
- Boulonnage permanent : adapté à une rampe laissée sur la remorque. Utilisez les fixations prévues par le fabricant.
Il n’existe pas de couple de serrage universel pour une rampe. Le diamètre des vis, leur classe, le matériau du support et la forme des brides changent la valeur requise. Serrez au couple indiqué dans la notice. Sans indication fiable, demandez la valeur au fabricant plutôt que de serrer jusqu’à déformer le profilé ou le bloc optique.
Après la fixation, saisissez la rampe à deux mains et exercez un effort dans les quatre directions. Aucun glissement, basculement ou contact avec le chargement ne doit apparaître.
4. Choisir entre une prise 7 broches et une prise 13 broches
La prise à 7 broches conforme au principe de raccordement ISO 1724 couvre les fonctions courantes d’une remorque simple : position, stop, clignotants, masse et antibrouillard selon le câblage. Elle convient à de nombreuses remorques bagagères et rampes basiques.
La prise à 13 broches de type ISO 11446 offre davantage de circuits et un verrouillage plus sûr. Elle accueille notamment le feu de recul et, selon l’installation, des alimentations destinées à une caravane. Toutes les broches ne sont pas forcément câblées sur le véhicule ou utilisées par la rampe.
Si le véhicule et la rampe n’emploient pas le même format, choisissez parmi les prises et adaptateurs pour remorque. Un adaptateur assure la compatibilité mécanique entre les connecteurs, mais il ne crée aucune fonction absente. Une rampe avec feu de recul raccordée par un circuit qui ne transporte pas ce signal gardera ce feu inactif.
Électricité et feuxBranchement des feux arrière de remorque : 7 fils, zéro erreurSur un véhicule récent, le boîtier d’attelage surveille parfois la consommation des lampes. Une rampe LED mal compatible entraîne un clignotement rapide, une erreur au tableau de bord ou de faibles impulsions lumineuses à l’arrêt. Évitez d’ajouter des résistances sans schéma ni protection thermique. Faites vérifier le faisceau et le module d’attelage par un électricien automobile si les mesures sont incohérentes.
5. Prévoir un câble assez long et contrôler l’ensemble avant le départ
Mesurez le trajet depuis la prise du véhicule jusqu’à la position finale de la rampe. Suivez le chemin réel du câble, avec les détours autour du timon, du treuil ou du chargement. Ajoutez une réserve pour les virages et les mouvements de l’attelage, sans laisser de boucle traîner au sol.
Le câble ne doit pas être tendu lorsque le véhicule braque à fond. Il ne doit pas non plus toucher l’échappement, une roue, un câble de frein ou une arête métallique. Fixez l’excédent avec des attaches réutilisables sur une partie immobile de la remorque. Ne l’enroulez pas autour de la tête d’attelage ou du levier de frein à main.
Effectuer le contrôle final dans le bon ordre
- Attelez la remorque et verrouillez la tête d’attelage sur la boule.
- Posez le câble de rupture selon la configuration prévue, sans l’enrouler de façon improvisée autour d’un élément mobile.
- Branchez la prise et verrouillez sa bague si elle en possède une.
- Contrôlez les feux de position, les stop, les clignotants, l’éclairage de plaque, l’antibrouillard et le recul lorsqu’ils sont présents.
- Nettoyez les cabochons, la plaque et les surfaces réfléchissantes.
- Vérifiez la fixation de la rampe après quelques kilomètres, surtout avec des aimants ou des sangles.
Profitez de ce contrôle pour examiner l’attelage et le freinage. Une tête d’attelage qui ne se verrouille pas, un câble de rupture abîmé, un jeu anormal ou un frein inopérant exige l’arrêt de la remorque. Ces organes de sécurité doivent être contrôlés et réparés par un professionnel lorsque le diagnostic, le réglage ou les valeurs du fabricant ne sont pas maîtrisés.
