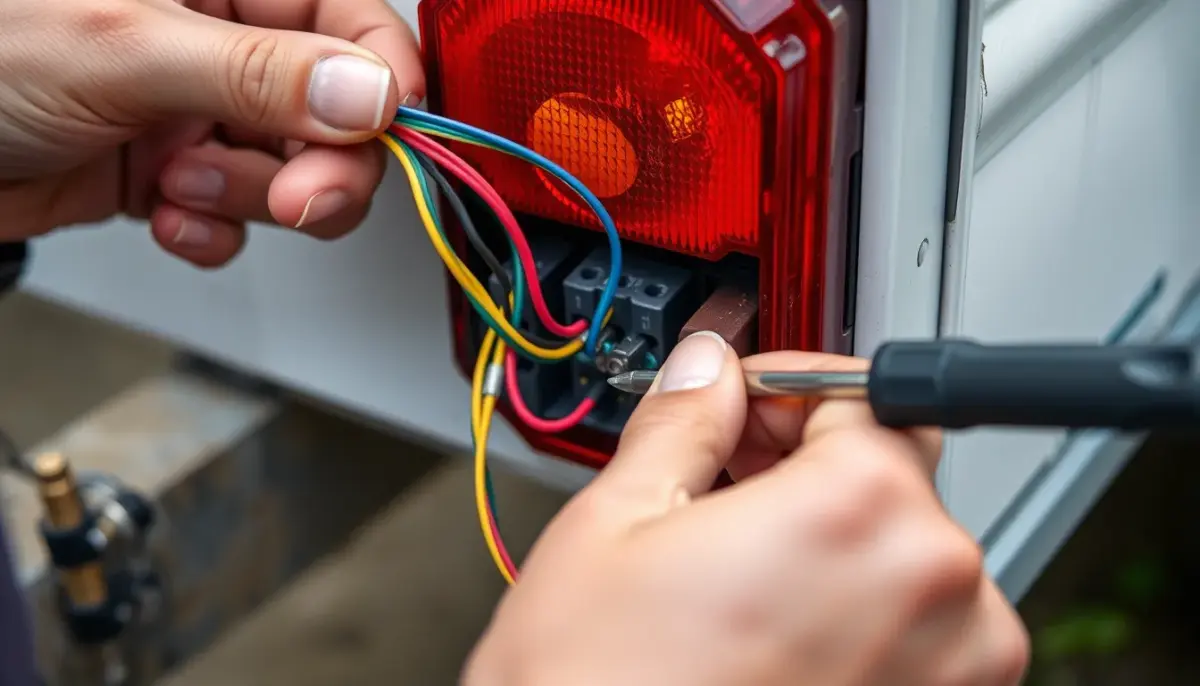

Branchement des feux arrière de remorque : 7 fils, zéro erreur

Sur une prise 7 broches, chaque conducteur commande une fonction précise : une inversion suffit pour rendre un clignotant muet ou allumer le stop avec les veilleuses. Un repérage méthodique des bornes permet de refaire le branchement d’un feu arrière de remorque sans essai hasardeux.

Diagnostiquer le feu arrière avant de débrancher les fils

Un clignotant muet sur une remorque bagagère arrive souvent après le remplacement d’un feu, une infiltration d’eau ou l’arrachement du faisceau. Avant de démonter, branchez la remorque au véhicule et relevez chaque défaut : côté concerné, fonction absente, faible intensité ou allumage simultané de plusieurs lampes.

Si plusieurs fonctions s’allument ensemble, la masse est la première suspecte. Une ampoule de stop qui fait clignoter la veilleuse indique souvent un retour de courant par un autre filament. Contrôlez également l’état de la prise, du câble principal et des raccords sous le châssis. Un défaut présent des deux côtés vient plus volontiers de la prise ou du faisceau que des deux feux.

Préparez un multimètre, une lampe témoin adaptée au 12 V, une pince à dénuder, une pince à sertir, des cosses compatibles, de la gaine thermorétractable à colle et un nettoyant pour contacts. Débranchez la prise du véhicule avant toute coupe. Pour un diagnostic complet côté attelage, suivez le branchement de la prise de remorque.

Une couleur de fil aide au repérage, mais elle ne prouve jamais la fonction. Sur un faisceau réparé, testez chaque conducteur avant de le raccorder.

Repérer les bornes d’un feu arrière de remorque

Les marquages sont moulés dans le boîtier, imprimés près du bornier ou indiqués sur la notice. Nettoyez la zone et photographiez le câblage avant de retirer les cosses. Sur un feu ancien, un ruban numéroté posé sur chaque fil évite les inversions lors du remontage.

Le marquage R désigne normalement le clignotant droit. Ne l’interprétez pas comme « recul » sans vérifier la notice du feu. Les inscriptions de recul et d’antibrouillard varient selon les fabricants de blocs optiques.

Électricité et feuxFaisceau électrique de remorque : 5 points à vérifier avant le branchement

La norme ISO 1724 concerne la prise 7 broches. Elle ne prévoit pas de circuit normalisé pour le feu de recul. La prise 13 broches ISO 11446 ajoute notamment ce circuit sur la broche 8. Le schéma d’une prise de remorque 7 broches permet de suivre la continuité depuis la fiche jusqu’aux feux.

Différencier le feu gauche et le feu droit

Sur une paire asymétrique, le bloc gauche reçoit généralement l’antibrouillard arrière et le bloc droit le feu de recul. Regardez les pictogrammes, la couleur des cabochons et la référence moulée dans chaque boîtier. Ne vous fiez pas uniquement à la forme extérieure : deux feux presque identiques n’ont pas toujours les mêmes fonctions internes.

L’éclaire-plaque se trouve souvent sous le feu gauche, parfois sous les deux blocs ou sur un appareil séparé. Son alimentation vient du circuit de position correspondant. La masse doit rejoindre le bornier du feu ou le conducteur commun du faisceau. Un châssis galvanisé ne remplace pas systématiquement un fil de masse continu.

Brancher un feu arrière de remorque étape par étape

1. Immobilisez la remorque. Serrez le frein de stationnement s’il existe, posez des cales et retirez la prise du véhicule.
2. Identifiez le faisceau. Relevez les couleurs, puis contrôlez la continuité entre chaque broche de prise et l’extrémité du fil. Étiquetez chaque fonction.
3. Présentez le feu sans le fixer. Vérifiez le côté, l’entraxe, le passage du câble, la sortie d’éclaire-plaque et l’orientation prévue par le fabricant.
4. Préparez les conducteurs. Coupez la partie oxydée. Dénudez uniquement la longueur nécessaire à la cosse ou au bornier, sans entailler les brins de cuivre.
5. Raccordez la masse 31. Traitez ce conducteur en priorité. Une masse propre et continue évite les retours par les autres ampoules.
6. Branchez chaque fonction. Raccordez 54 au stop, L ou R au clignotant du côté concerné, 58L ou 58R à la position, puis l’éclaire-plaque, le brouillard ou le recul selon le bloc.
7. Fermez et étanchez. Replacez le joint sans le pincer. Orientez le câble pour former une boucle d’égouttage et serrez le presse-étoupe sur la gaine extérieure.
8. Testez avant la fixation définitive. Contrôlez séparément position, stop, clignotants, antibrouillard, recul et plaque. Vérifiez ensuite les fonctions combinées, par exemple position plus stop et position plus clignotant.

Un bornier à vis ne possède pas de couple universel. Serrez jusqu’au maintien franc du conducteur, sans écraser les brins ni fissurer le plastique. Appliquez uniquement le couple indiqué sur la notice lorsqu’une valeur est fournie. Tirez légèrement sur chaque fil pour contrôler sa tenue.

Choisir la connectique et la section des fils

Bornier à vis et cosses serties

Le bornier à vis facilite une réparation sur place. Utilisez un embout de câblage ou la cosse prévue par le fabricant. Évitez de placer un fil étamé sous une vis : sous les vibrations, l’étain se déforme et le serrage perd sa pression.

Pour une épissure, préférez un manchon serti étanche et adapté à la section. Le sertissage doit comprimer le conducteur sans couper les brins. Chauffez ensuite la gaine thermorétractable jusqu’à l’apparition régulière de l’adhésif aux extrémités. Les raccords domestiques et les torsades couvertes de ruban adhésif résistent mal à l’humidité, au sel et aux vibrations.

Prises rapides et connecteurs dédiés

Les blocs modernes utilisent souvent une prise à baïonnette ou des connecteurs DC, AMP ou Aspöck. Le nombre de broches et le détrompeur doivent correspondre. Ne forcez jamais une fiche mal orientée. Examinez le joint, les contacts et le verrouillage avant de remplacer le feu.

Les faisceaux et câbles de remorque prêts à raccorder limitent les épissures. Si le câble principal est durci, écrasé ou réparé à plusieurs endroits, son remplacement est plus fiable qu’une nouvelle dérivation.

Section des conducteurs

Les circuits d’éclairage courants utilisent fréquemment des conducteurs de 0,75 mm² ou 1 mm². La section doit toutefois correspondre à la longueur, à l’intensité totale et aux prescriptions du faisceau. Sur une remorque longue avec plusieurs feux de gabarit, une section supérieure réduit la chute de tension.

Conservez la section d’origine ou celle prévue par le fabricant. Ne réduisez jamais la masse commune alors qu’elle reprend plusieurs circuits. Mesurez la tension au feu sous charge : une valeur correcte à vide ne révèle pas toujours un câble oxydé.

Remplacer un feu à ampoules par un feu LED

Un feu LED consomme moins de courant et supporte mieux les vibrations, mais sa compatibilité électrique doit être vérifiée. Respectez la polarité. Sur certains blocs, une inversion entre alimentation et masse empêche tout allumage sans endommager immédiatement le feu.

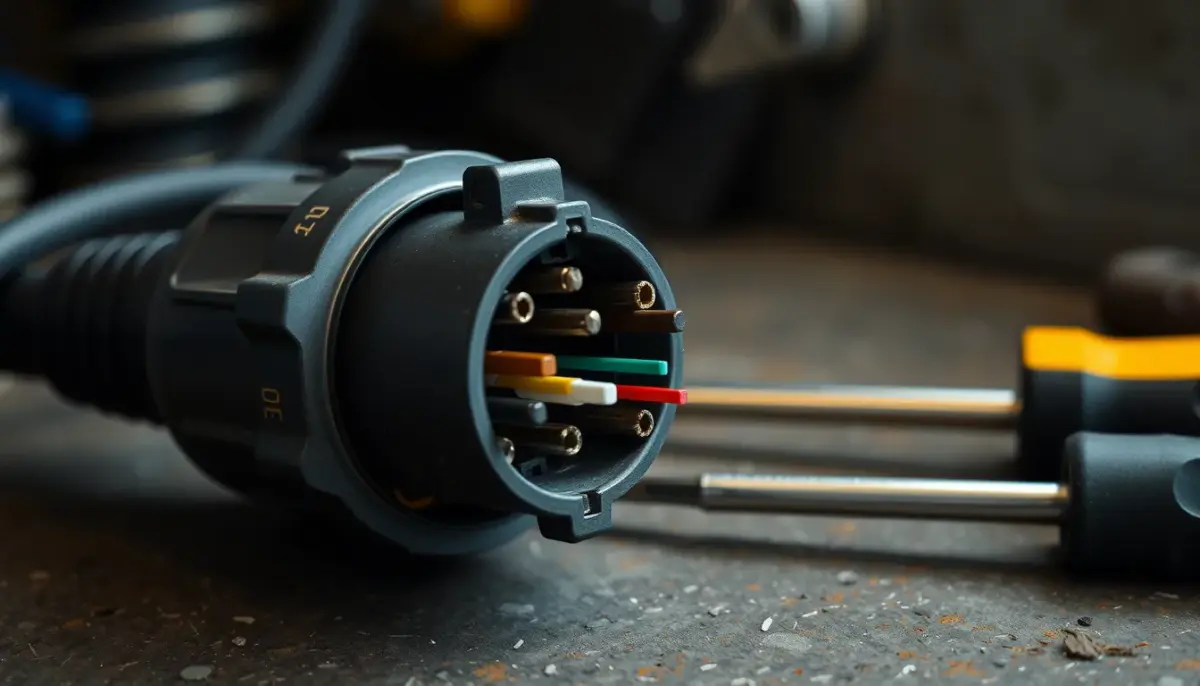

Électricité et feuxPrise remorque 7 broches : le schéma de câblage couleur par couleur

Un véhicule équipé d’une surveillance des lampes ou d’un boîtier multiplexé risque d’interpréter la faible consommation comme une ampoule grillée. Le clignotant devient alors rapide, un message apparaît au tableau de bord ou les LED émettent de faibles impulsions à l’arrêt. Utilisez un faisceau compatible, un module dédié ou une solution préconisée par le constructeur du véhicule.

Une résistance de charge dissipe de la chaleur. Elle doit être dimensionnée pour le circuit, fixée sur un support résistant et éloignée du plastique, de la bâche et des câbles. Ne choisissez pas sa valeur au hasard. Une centrale clignotante compatible LED convient sur certains véhicules anciens, mais pas sur les architectures pilotées par calculateur.

Contrôler le branchement et localiser une panne persistante

Placez la pointe noire du multimètre sur la masse de la prise et mesurez chaque circuit avec la fonction activée. Contrôlez ensuite la chute de tension entre la masse du feu et la borne négative du véhicule. Une tension présente à l’entrée du bloc mais absente sur la lampe oriente vers le bornier, la platine ou le connecteur.

• Aucun feu ne fonctionne : vérifiez la masse 31, la prise, le câble principal et l’alimentation du véhicule.
• Une seule fonction manque des deux côtés : contrôlez la broche correspondante, le fil commun et le boîtier d’attelage.
• Les lampes brillent faiblement : recherchez une masse résistive, un sertissage oxydé ou une section insuffisante.
• Le défaut apparaît en roulant : inspectez les zones de frottement, les passages dans le châssis et la traction exercée sur les connecteurs.
• Un fusible saute : débranchez les feux l’un après l’autre et recherchez un fil pincé contre la masse. Ne montez jamais un fusible de calibre supérieur.

Quand plusieurs réparations se succèdent ou que les couleurs ne correspondent plus à aucune logique, repartez de la prise avec un faisceau neuf. La méthode pour changer le faisceau électrique d’une remorque aide à conserver un cheminement protégé et démontable.

Confiez l’intervention à un professionnel si le boîtier d’attelage du véhicule signale un défaut permanent, si le faisceau traverse un système de freinage électrique ou si la réparation exige de modifier un équipement homologué. Ne déplacez pas les câbles de frein, la commande de freinage, la tête d’attelage ou les fixations d’essieu pour faire passer un fil.
