Un feu de remorque travaille sous 12 V, mais son remplacement ne se résume pas à raccorder deux fils. Entre fixation, polarité, étanchéité, homologation et contrôle d’ampoules du véhicule, cinq vérifications évitent la plupart des pannes après montage.
Un feu LED de remorque en panne : le diagnostic immédiat
Un clignotant muet sur une remorque bagagère, un feu stop qui scintille ou les deux veilleuses qui s’éteignent dès que vous freinez : je commence toujours par contrôler l’alimentation avant de condamner le feu. Un mauvais retour de masse produit souvent des symptômes trompeurs. Le courant cherche alors un passage par une autre fonction du bloc optique.
Préparez un multimètre, une lampe témoin 12 V adaptée, une petite brosse métallique, du nettoyant pour contacts, des cosses serties étanches et une pince à sertir. Évitez de piquer les fils avec une pointe qui laisse entrer l’humidité. Sur une remorque équipée d’un système de freinage, ne touchez ni au réglage des freins ni à la commande d’attelage pour résoudre une panne d’éclairage. Ces organes de sécurité doivent être confiés à un professionnel en cas de doute.
- Contrôlez le véhicule tracteur. Testez la prise avec un appareil prévu à cet effet ou avec une autre remorque connue comme fonctionnelle.
- Inspectez la fiche et le câble. Cherchez une broche oxydée, un fil arraché, une gaine écrasée ou une entrée d’eau.
- Mesurez la tension au feu. Activez la fonction concernée et mesurez entre son fil d’alimentation et la masse. Une tension présente à vide ne garantit pas un courant suffisant : refaites la mesure avec le circuit chargé.
- Testez la masse. Mesurez la chute de tension entre la masse du feu et le pôle négatif de la batterie du véhicule lorsque le feu fonctionne. Une masse vissée sur un châssis peint ou rouillé est une cause classique de panne.
- Alimentez brièvement le feu en direct. Utilisez une source 12 V protégée par un fusible et respectez la polarité indiquée par le fabricant.
Une ampoule à filament fonctionne quel que soit le sens du courant. Un module LED est généralement polarisé. Si le feu neuf reste éteint, vérifiez le positif et la masse avant de conclure qu’il est défectueux.
Pour reprendre le câblage sans inverser les fonctions, appuyez-vous sur le branchement d’une prise de remorque. Une prise 7 broches suit généralement l’ISO 1724. Une prise 13 broches utilisée sur les caravanes et remorques récentes relève généralement de l’ISO 11446. La couleur d’un ancien faisceau reste un indice, jamais une preuve : contrôlez chaque conducteur.

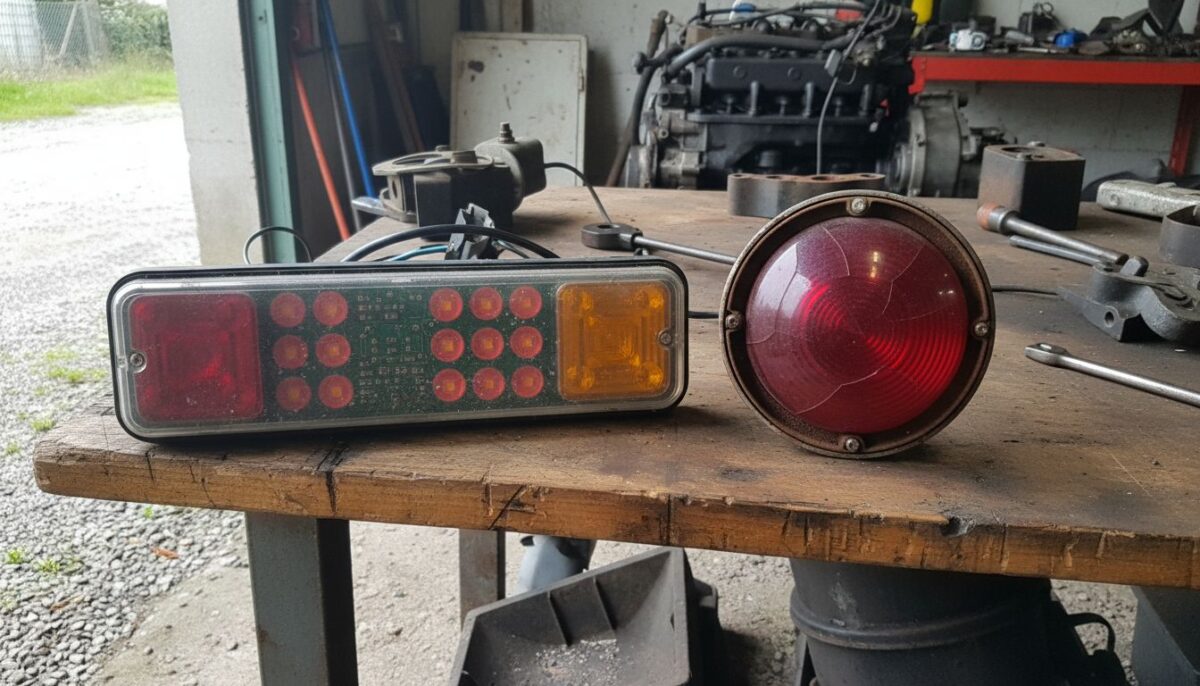

Critère 1 : comparer LED et ampoules sans se limiter à la consommation
À fonction lumineuse équivalente, un feu LED consomme moins de courant qu’un feu à ampoules. Cette faible consommation réduit la charge sur le circuit et limite l’échauffement des connexions. Elle devient toutefois une source d’incompatibilité lorsque le véhicule surveille les ampoules en mesurant leur consommation.
La LED offre aussi un allumage rapide, une bonne résistance aux vibrations et une durée de service souvent supérieure. Sur un porte-bateau, un plateau agricole ou une remorque utilisée sur des chemins, ces qualités ont un intérêt concret. La durée réelle dépend néanmoins de l’électronique interne, de l’évacuation thermique, de l’étanchéité et de la qualité du raccordement.
| Point comparé | Feu à ampoules | Feu LED |
|---|---|---|
| Consommation | Plus élevée | Plus faible |
| Entretien | Ampoule et parfois cabochon remplaçables | Module souvent remplacé en bloc |
| Vibrations | Filament sensible aux chocs | Bonne tenue si le boîtier et les soudures sont adaptés |
| Diagnostic par le véhicule | Charge généralement reconnue | Risque d’alerte ou de clignotement rapide |
| Humidité | Dépend du joint et du cabochon | Dépend du boîtier, du connecteur et de l’indice annoncé |
| Réparation | Souvent simple | Limitée sur un module scellé |
Un feu classique reste pertinent lorsque vous souhaitez remplacer séparément l’ampoule ou le diffuseur. Avant de changer le bloc complet, vérifiez si un cabochon de feu de remorque compatible suffit à remettre l’ensemble en état.
Critère 2 : vérifier les dimensions et les fixations du feu
Un feu remorque LED doit entrer dans l’espace disponible sans être masqué par une ridelle, un support de plaque ou une sangle. Mesurez la largeur, la hauteur et la profondeur du boîtier. Relevez ensuite l’entraxe des vis de fixation, le diamètre des perçages et la position de la sortie de câble. Notez aussi le côté : certains blocs gauche intègrent l’éclairage de plaque, tandis que le bloc droit ne le possède pas.
Électricité et feuxFeux de remorque sans fil : 5 critères pour un kit sûr et homologuéNe vous fiez pas seulement à la forme du cabochon. Deux feux visuellement proches peuvent avoir un entraxe différent ou une connectique incompatible. Comparez les cotes avec les feux arrière de remorque identifiés par leurs dimensions.
Passer aux LED sur les mêmes perçages
Un remplacement sans reperçage est possible si l’entraxe, l’encombrement et le passage du câble correspondent. Présentez le feu sans le serrer. Vérifiez que le support est plat et que le câble ne sera pas pincé. Si une platine d’adaptation est nécessaire, elle doit rester rigide, résistante à la corrosion et ne pas masquer les fonctions lumineuses.
Il n’existe pas de couple universel pour la fixation d’un feu. Le matériau du support, le diamètre des vis, la présence d’inserts et la fragilité du boîtier changent la valeur admissible. Serrez selon la notice du fabricant, de manière progressive et alternée. Un serrage excessif fissure le plastique ou déforme le joint.
Un feu solidement fixé n’est pas un feu écrasé contre son support : le joint doit porter régulièrement, sans déformation du boîtier.
Critère 3 : protéger le montage contre l’eau et la corrosion
Sur un porte-bateau, le feu subit les projections et parfois l’immersion. Un feu annoncé étanche ne rend pas automatiquement tout le circuit étanche. L’eau entre aussi par une épissure, un connecteur orienté vers le haut, une gaine fendue ou un passe-fil absent.
Contrôlez l’indice de protection indiqué par le fabricant et les conditions auxquelles il s’applique. Un boîtier scellé associé à des fils raccordés avec des dominos ouverts reste un montage vulnérable. Utilisez des connecteurs étanches ou des manchons thermorétractables à sertir, adaptés à la section des conducteurs. Placez les raccords plus haut que les zones exposées aux projections et réalisez une boucle d’égouttage lorsque le cheminement le permet.
- Nettoyez le support et retirez la corrosion avant la pose.
- Conservez le joint fourni avec le feu.
- Évitez le silicone appliqué au hasard, qui peut emprisonner l’eau.
- Fixez le faisceau sans le tendre et protégez-le contre les arêtes.
- Sur un porte-bateau, débranchez la prise avant la mise à l’eau.
Orientez les raccords et les sorties de câble vers le bas chaque fois que la conception le permet. L’eau ne doit pas pouvoir suivre le câble jusqu’au connecteur.
Critère 4 : anticiper le contrôle d’ampoules du véhicule
Certains véhicules détectent une ampoule grillée d’après la charge électrique. Comme un feu LED consomme peu, le calculateur peut interpréter son fonctionnement normal comme une coupure. Les signes courants sont un clignotement accéléré, une alerte au tableau de bord, de brèves impulsions lorsque l’éclairage est coupé ou un feu qui scintille.
La solution propre consiste à utiliser des feux ou un faisceau compatibles avec le système de surveillance du véhicule. Un boîtier d’attelage dédié isole parfois la remorque du réseau multiplexé et gère correctement la détection. Un adaptateur physique ne corrige pas toujours ce problème électronique. Si les formats diffèrent entre la voiture et la remorque, choisissez d’abord le bon adaptateur entre prises 7 et 13 broches, puis testez toutes les fonctions.
Les résistances de charge imitent la consommation d’une ampoule, mais elles chauffent fortement et annulent une partie du gain énergétique. Elles doivent être dimensionnées pour le circuit, fixées sur un support qui dissipe la chaleur et éloignées du plastique, du bois, de la bâche et des câbles. Ne les installez pas sans schéma fiable. Sur un véhicule multiplexé, confiez le diagnostic à un électricien automobile si des défauts persistent.
Critère 5 : contrôler l’homologation et les fonctions lumineuses
Le marquage d’homologation doit être visible sur le feu ou son cabochon. La lettre « E » accompagnée d’un numéro indique une homologation délivrée dans un pays appliquant les prescriptions concernées. Ce numéro identifie le pays d’homologation ; il ne classe pas la qualité du produit.
Électricité et feuxFaisceau électrique de remorque : 5 points à vérifier avant le branchementVérifiez aussi que le bloc couvre les fonctions nécessaires à son emplacement : position, stop, clignotant, brouillard, recul, catadioptre et éclairage de plaque selon la configuration. La présence de LED rouges, orange ou blanches ne suffit pas à prouver que chaque fonction est homologuée.
Respectez le côté de montage, l’orientation prévue et la symétrie des feux. Un bloc monté à l’envers modifie la répartition lumineuse et l’évacuation de l’eau. Après pose, faites contrôler les commandes par une seconde personne : veilleuses, stop, clignotants, feux de détresse, antibrouillard, recul et éclairage de plaque.
Réparer un feu LED de remorque ou remplacer le bloc
Un module LED scellé n’est généralement pas conçu pour être ouvert. Si quelques diodes restent éteintes, la panne peut venir d’une soudure, d’un composant de régulation ou d’une infiltration. Ouvrir le boîtier détruit souvent son étanchéité et remet en cause l’état homologué du feu. Le remplacement complet reste alors la réparation fiable.
En revanche, un câble coupé à l’extérieur du boîtier, une cosse oxydée ou un connecteur endommagé se répare. Coupez la partie noircie jusqu’au cuivre sain. Utilisez la même section de conducteur, réalisez un sertissage mécanique correct, puis rétablissez l’étanchéité. Ne torsadez pas simplement les fils sous du ruban isolant.
Contrôle final avant de reprendre la route
- Le câble dispose d’un peu de jeu et ne frotte sur aucune arête.
- Les vis maintiennent le feu sans fissurer son boîtier.
- Chaque fonction s’allume seule, sans retour parasite.
- Le clignotement conserve une cadence normale.
- Aucun message de défaut ne reste affiché dans le véhicule.
- La prise est verrouillée et le faisceau ne risque pas de toucher le sol.
Si plusieurs fonctions restent instables après contrôle de la masse, de la prise et du faisceau, arrêtez les essais par raccordements successifs. Une alimentation mal identifiée peut endommager un boîtier d’attelage ou un calculateur. Faites alors contrôler le véhicule et la remorque par un professionnel équipé pour mesurer le circuit sous charge.
