Une prise de remorque comporte généralement 7 ou 13 broches, mais un adaptateur monté dans le mauvais sens reste inutilisable. Avant de commander, partez toujours de la prise du véhicule, puis regardez la fiche portée par la remorque.
Identifier le sens de l’adaptateur devant la remorque
Un clignotant muet sur une remorque bagagère, une fiche qui refuse d’entrer ou un feu antibrouillard inactif : le diagnostic commence au niveau des deux connecteurs. Ne vous fiez pas uniquement au titre imprimé sur un emballage. Selon les vendeurs, la désignation « 7 vers 13 broches » décrit soit le véhicule vers la remorque, soit la fiche mâle vers la prise femelle.
Adoptez une règle sans ambiguïté : partez de la prise montée sur la voiture et allez vers la fiche de la remorque. Une voiture équipée d’une prise 7 broches et une remorque munie d’une fiche 13 broches exigent donc un adaptateur avec une fiche mâle 7 broches côté voiture et une prise femelle 13 broches côté remorque.
Le nombre placé en premier doit désigner la prise du véhicule. Vérifiez malgré tout les photos des deux faces, le sexe des connecteurs et leur détrompeur avant l’achat.
- Coupez le contact du véhicule et débranchez la remorque.
- Ouvrez le couvercle de la prise d’attelage et comptez les contacts.
- Observez la fiche au bout du câble de la remorque.
- Repérez les broches saillantes, les alvéoles, l’encoche de guidage et le système de verrouillage.
- Mesurez l’espace disponible derrière la prise, sous le pare-chocs et autour de la boule d’attelage.
- Choisissez l’adaptateur selon le sens véhicule-remorque, puis selon l’encombrement.

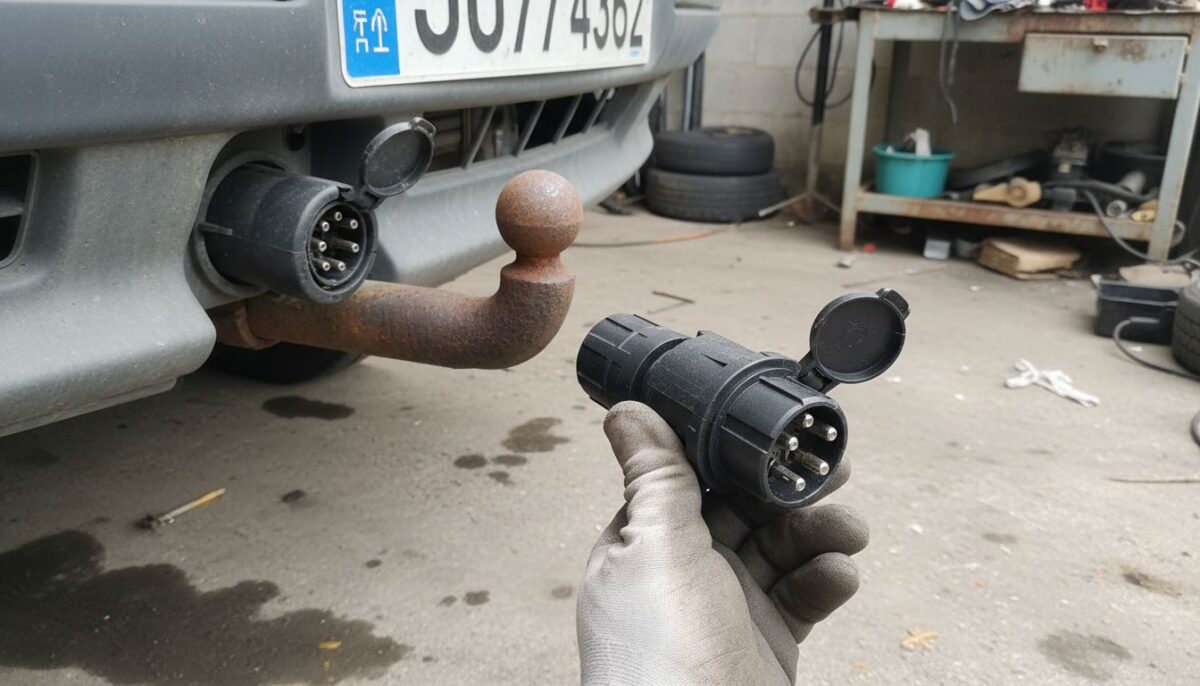

Photographiez la prise du véhicule ouverte, puis la fiche de la remorque vue de face. Placez une règle à côté si l’espace sous le pare-chocs est réduit. Cette vérification évite la majorité des erreurs de sens et de gabarit.
Quel adaptateur choisir selon la voiture et la remorque ?
| Prise du véhicule | Fiche de la remorque | Adaptateur à choisir | Limite principale |
|---|---|---|---|
| 7 broches | 13 broches | 7 vers 13, mâle 7 et femelle 13 | Absence des fonctions qui n’existent pas sur le circuit 7 broches |
| 13 broches | 7 broches | 13 vers 7, mâle 13 et femelle 7 | Feu de recul et alimentations auxiliaires non transmis à la remorque |
| 7 broches | 7 broches | Aucun adaptateur si les connecteurs sont en bon état | Contrôler le brochage et la masse en cas de panne |
| 13 broches | 13 broches | Aucun adaptateur | Vérifier le verrouillage à baïonnette et l’état des contacts |
Voiture en 7 broches et remorque en 13 broches
C’est le cas typique d’une voiture ancienne associée à une remorque récente, un porte-bateau ou une caravane. L’adaptateur reprend les fonctions d’éclairage routier présentes sur les sept contacts. Il ne crée aucune alimentation supplémentaire.
La fiche 7 broches conforme à l’ISO 1724 transporte normalement les clignotants gauche et droit, les feux de position gauche et droit, les feux stop, l’antibrouillard arrière et la masse. Une remorque 13 broches pourra donc recevoir ces fonctions si l’adaptateur est correctement câblé. En revanche, son feu de recul, son alimentation permanente ou ses équipements intérieurs ne seront pas alimentés par magie.
Voiture en 13 broches et remorque en 7 broches
Vous avez besoin d’un adaptateur 13 vers 7. Sa partie 13 broches se verrouille dans la prise du véhicule. Sa sortie reçoit la fiche 7 broches de la remorque. Cette combinaison convient bien aux remorques bagagères, petits plateaux et anciens porte-bateaux équipés uniquement des feux réglementaires de base.
La prise 13 broches conforme à l’ISO 11446 prévoit davantage de circuits. L’adaptateur n’envoie vers la fiche 7 broches que les fonctions compatibles. La remorque ne dispose donc pas du feu de recul par l’intermédiaire d’une fiche 7 broches standard.
Électricité et feuxFeux de remorque sans fil : 5 critères pour un kit sûr et homologuéPour contrôler les affectations avant une réparation, utilisez le repérage du branchement d’une prise de remorque ou le schéma de prise de remorque 13 broches.
Adaptateur court ou modèle à câble ?
L’adaptateur compact pour un montage simple
Le modèle court forme un bloc rigide entre la voiture et la remorque. Il prend peu de place et limite la longueur pendante. Je le retiens lorsque la prise du véhicule est accessible, droite et suffisamment éloignée de la boule, du pare-chocs ou d’un marchepied.
Contrôlez toutefois la profondeur nécessaire pour insérer et tourner la partie 13 broches. Sur certaines prises escamotables, l’adaptateur rigide touche le pare-chocs ou travaille de travers. Les vibrations sont alors directement transmises au socle du véhicule.
L’adaptateur à câble pour déporter les contraintes
Le modèle à câble offre plus de liberté quand la prise est en retrait sous le véhicule ou orientée latéralement. Il évite qu’un long bloc rigide force sur le socle. Le câble doit rester assez long pour accompagner les virages, mais assez court pour ne jamais toucher la route, la tête d’attelage ou le frein à main de la remorque.
Après branchement, formez une courbe souple. Fixez le surplus sur un point adapté, sans l’enrouler autour du câble de rupture. À braquage maximal, le faisceau ne doit être ni tendu ni pincé. Consultez les prises et adaptateurs pour remorque en comparant les faces de connexion, le verrouillage et la longueur utile.
Ce qu’un adaptateur 7 vers 13 broches ne transmet pas
Un adaptateur modifie la forme du connecteur. Il n’ajoute ni fil, ni fusible, ni relais, ni module électronique au véhicule. Une prise 7 broches ne fournit pas les circuits supplémentaires prévus par une installation 13 broches complète.
- Le feu de recul d’une remorque 13 broches ne reçoit pas son alimentation depuis une prise 7 broches standard.
- Le réfrigérateur d’une caravane ne fonctionne pas en roulant si le véhicule ne possède pas la ligne dédiée prévue à cet usage.
- Une alimentation permanente pour l’éclairage intérieur ou certains accessoires ne naît pas de l’adaptateur.
- La recharge d’une batterie auxiliaire exige un câblage dimensionné, protégé et commandé selon l’installation.
Sur une prise 13 broches ISO 11446, les contacts supplémentaires servent notamment au feu de recul et aux alimentations auxiliaires. Le réfrigérateur de caravane utilise généralement une alimentation commandée lorsque le moteur tourne, avec sa masse dédiée. Le détail dépend du faisceau, de la caravane et du véhicule.
Ne pontez pas une alimentation permanente vers le réfrigérateur. Vous risquez de décharger la batterie de démarrage. La section des conducteurs, le calibre des protections et le mode de commande doivent suivre les notices du véhicule, du faisceau et de la caravane. Confiez cette modification à un électricien automobile si le faisceau doit être prolongé ou raccordé au réseau multiplexé.
Feux LED et défaut de clignotement après branchement
Après montage, les veilleuses fonctionnent, mais un clignotant reste muet ou clignote trop vite. Avant d’accuser l’adaptateur, contrôlez la masse. Une mauvaise masse provoque aussi des retours de courant : plusieurs feux s’allument faiblement, un stop fait clignoter une veilleuse ou l’éclairage varie avec l’antibrouillard.
Les feux LED consomment moins de courant que des ampoules à filament. Certains véhicules ou faisceaux d’attelage interprètent cette faible charge comme une lampe absente. Des impulsions de diagnostic envoyées par le véhicule produisent parfois un scintillement, même contact coupé.
- Testez les fonctions directement à la prise du véhicule avec un testeur de prise adapté.
- Inspectez les contacts oxydés, enfoncés ou écartés.
- Contrôlez la continuité de la masse au multimètre, remorque débranchée et hors tension.
- Branchez une remorque équipée d’ampoules classiques si vous en avez une à disposition.
- Vérifiez que le faisceau du véhicule est annoncé compatible avec les feux LED et le réseau multiplexé.
La correction propre repose sur un faisceau compatible, un module de gestion adapté ou un dispositif de charge prévu par le fabricant. Évitez la résistance ajoutée au hasard derrière un feu. Une résistance de puissance chauffe fortement et exige un dimensionnement ainsi qu’une fixation sur un support qui tolère cette température.
Si toutes les fonctions tombent en panne en même temps, commencez par la masse, le fusible du faisceau et l’alimentation du module. Si une seule fonction manque, suivez le contact correspondant depuis la prise jusqu’au feu.
Outils et contrôles avant le premier trajet
Prévoyez une lampe, un multimètre, un testeur de prise 7 ou 13 broches, une petite brosse pour contacts et les outils correspondant aux vis du connecteur. N’utilisez pas une lampe témoin classique sur un circuit multiplexé sans connaître les préconisations du constructeur.
Si vous ouvrez une fiche démontable, prenez une photo avant de retirer les fils. Repérez chaque conducteur. Serrez les bornes selon la notice du fabricant de la prise : il n’existe pas de couple universel fiable pour tous les modèles. Un serrage excessif écrase le cuivre ou fissure le corps isolant. Un serrage trop faible favorise l’échauffement et les pannes intermittentes.
Électricité et feuxFaisceau électrique de remorque : 5 points à vérifier avant le branchementUne fois l’adaptateur installé, faites actionner successivement les feux de position, les clignotants, les stops, l’antibrouillard arrière et, si le montage le permet, le feu de recul. Une seconde personne placée derrière la remorque simplifie ce contrôle. Vérifiez aussi que le câble ne traîne pas et que la fiche reste verrouillée. Le schéma de câblage 7 broches aide à isoler un contact défaillant.
L’adaptateur ne touche pas directement au freinage mécanique, mais le faisceau longe souvent la tête d’attelage, le frein à main et la commande de frein. Ne démontez ni la commande de freinage ni l’attelage pour gagner du passage. Si une prise doit être déplacée près de ces organes, ou si le faisceau du véhicule doit être modifié, faites intervenir un professionnel.
Entretenir la prise et l’adaptateur
Après usage, retirez l’adaptateur si le véhicule reste dehors. Refermez le couvercle de la prise et rangez l’accessoire au sec. Sur un porte-bateau, ne laissez jamais la connexion immergée lors de la mise à l’eau. L’eau salée accélère fortement l’oxydation des contacts.
Examinez régulièrement le joint, le détrompeur, les broches et la gaine. Remplacez un connecteur fendu, noirci ou dont les contacts ne tiennent plus. Un nettoyage ne répare pas un sertissage desserré ni un plastique déformé par échauffement. Avant chaque départ, le contrôle visuel des feux reste le moyen le plus rapide de repérer une prise mal verrouillée.
