Une prise 13 broches réunit 13 circuits distincts dans un seul connecteur : éclairage, feu de recul, alimentations 12 V, masses et détection de remorque. Face à un clignotant muet ou à un réfrigérateur de caravane qui ne fonctionne plus en roulant, le numéro de la broche compte davantage que la couleur du fil.
Identifier la panne avant de démonter la prise 13 broches
Un clignotant muet sur une remorque bagagère, deux feux qui s’allument ensemble ou un feu de recul absent orientent déjà le diagnostic. Avant d’ouvrir la fiche, branchez la remorque et testez chaque fonction séparément. Notez les circuits défaillants : côté gauche, côté droit, plusieurs feux ou équipement intérieur de caravane.
Quand une seule lampe reste éteinte, contrôlez d’abord l’ampoule, le porte-ampoule et ses contacts. Si plusieurs fonctions produisent des réactions incohérentes, recherchez une mauvaise masse. Un retour de courant par une autre ampoule provoque souvent un clignotement faible, des feux stop qui commandent les veilleuses ou un tableau de bord signalant plusieurs défauts.
Préparez un multimètre, une lampe témoin adaptée au 12 V, un petit tournevis, une pince à dénuder, une pince à sertir et du nettoyant pour contacts électriques. Pour reprendre l’installation complète, consultez aussi le guide de branchement d’une prise de remorque.
Travaillez toujours à partir des numéros moulés dans la fiche. Une couleur indique une convention de câblage, jamais une certitude sur une remorque déjà réparée.
Schéma d’une prise remorque 13 broches selon ISO 11446
La norme ISO 11446 définit l’affectation des contacts du connecteur 13 broches utilisé sur les remorques récentes et les caravanes. Le tableau suivant donne la couleur conventionnelle la plus courante. Les faisceaux anciens, artisanaux ou réparés ne la respectent pas toujours.
| Broche | Couleur conventionnelle | Fonction | Contrôle pratique |
|---|---|---|---|
| 1 | Jaune | Clignotant gauche | Tension intermittente avec le clignotant gauche |
| 2 | Bleu | Feu antibrouillard arrière | 12 V environ quand l’antibrouillard est commandé |
| 3 | Blanc | Masse des broches 1 à 8 | Continuité vers les masses des feux |
| 4 | Vert | Clignotant droit | Tension intermittente avec le clignotant droit |
| 5 | Marron | Feu de position droit | Alimentation avec les veilleuses |
| 6 | Rouge | Feux stop | Alimentation à l’appui sur la pédale de frein |
| 7 | Noir | Feu de position gauche | Alimentation avec les veilleuses |
| 8 | Rose | Feu de recul | Alimentation lorsque la marche arrière est engagée |
| 9 | Orange | Alimentation +12 V permanente | Tension présente indépendamment du contact, selon le faisceau du véhicule |
| 10 | Gris | Alimentation +12 V commandée | Tension liée au contact ou au moteur tournant, selon le montage |
| 11 | Blanc/noir | Masse de la broche 10 | Retour réservé à l’alimentation commandée |
| 12 | Blanc/bleu | Codage ou détection de remorque | Souvent non câblée ; fonction dépendante du véhicule |
| 13 | Blanc/rouge | Masse de la broche 9 | Retour réservé au +12 V permanent |
Les contacts sont à repérer sur la face d’accouplement indiquée par le fabricant. Vue depuis l’arrière, côté fils, leur position paraît inversée. Je conseille de photographier la prise avant démontage et de marquer chaque conducteur avec son numéro.
Ne recopiez pas l’ordre visuel d’un schéma sans vérifier son orientation. Cherchez les petits numéros moulés près des bornes, puis contrôlez chaque fil au multimètre.
Ce que la prise 13 broches ajoute à la prise 7 broches
La prise 7 broches courante répond à la norme ISO 1724. Elle couvre les fonctions principales de signalisation : clignotants, position, stop, antibrouillard et masse. Elle ne possède pas de contact normalisé dédié au feu de recul ni les circuits séparés requis par les équipements d’une caravane.
Électricité et feuxFeux de remorque sans fil : 5 critères pour un kit sûr et homologuéLe connecteur ISO 11446 ajoute le feu de recul sur la broche 8, le +12 V permanent sur la broche 9 et le +12 V commandé sur la broche 10. Les broches 11 et 13 fournissent des masses distinctes aux deux alimentations. Cette séparation limite les retours par la masse de l’éclairage et évite de faire passer le courant des équipements intérieurs dans le contact 3.
La broche 12 est prévue pour une fonction de codage ou de détection, mais elle reste souvent libre. Sur de nombreux véhicules, la présence de la remorque est détectée par un contact intégré au socle ou par le module électronique du faisceau. Le véhicule adapte alors la surveillance des lampes, l’antibrouillard arrière, l’aide au stationnement ou certains systèmes d’assistance.
Un adaptateur autorise la connexion physique entre les deux formats, sans créer les circuits absents. Un adaptateur 7 vers 13 broches ne rend donc ni le recul ni les alimentations auxiliaires disponibles si le véhicule ne les fournit pas. Pour remplacer un connecteur usé ou choisir le bon format, vérifiez les prises et adaptateurs pour remorque.
Câbler une prise 13 broches côté remorque
Débranchez la remorque du véhicule et coupez toute batterie auxiliaire. Si la caravane comporte un chargeur, un panneau solaire ou un dispositif de maintien de charge, isolez également ces sources. Retirez ensuite le capot de la fiche sans tirer sur les conducteurs.
- Examinez le câble. Recherchez une gaine écrasée, coupée ou durcie près du timon. Le câble doit conserver assez de longueur pour suivre les virages sans frotter au sol.
- Repérez les circuits. Identifiez chaque conducteur par continuité jusqu’au feu ou à l’équipement concerné. Étiquetez-le avec le numéro de sa broche.
- Enfilez les pièces de la fiche. Passez d’abord le capot, le joint et le serre-câble. Cet ordre évite de devoir tout redémonter.
- Dénudez sans blesser le cuivre. Respectez la longueur indiquée dans la notice du connecteur. Aucun brin ne doit dépasser de la borne ou rejoindre le contact voisin.
- Raccordez broche par broche. Serrez les bornes fermement, sans écraser le conducteur. Utilisez le couple du fabricant lorsqu’il est fourni ; il n’existe pas une valeur unique valable pour toutes les fiches.
- Bloquez la gaine extérieure. Le serre-câble doit retenir la gaine, pas les fils isolés. Orientez le câble pour éviter un pli franc à la sortie.
- Refermez et testez. Vérifiez le joint, assemblez la fiche puis contrôlez toutes les fonctions avant de reprendre la route.
La section des conducteurs doit correspondre à l’intensité, à la longueur du câble et aux prescriptions du faisceau. Les alimentations des broches 9 et 10 demandent généralement des conducteurs plus dimensionnés que les circuits de lampes. N’improvisez pas leur section et leur protection : suivez la notice du faisceau ou de l’équipement alimenté. Les faisceaux et câbles de remorque doivent aussi résister aux flexions, aux projections et à l’abrasion.
Placez la jonction dans une zone protégée et réalisez une retenue mécanique du câble. La graisse ou le produit de protection va sur les zones prévues par le fabricant, jamais entre une borne et le cuivre au point de gêner le contact.
Tester la prise 13 broches avec un multimètre

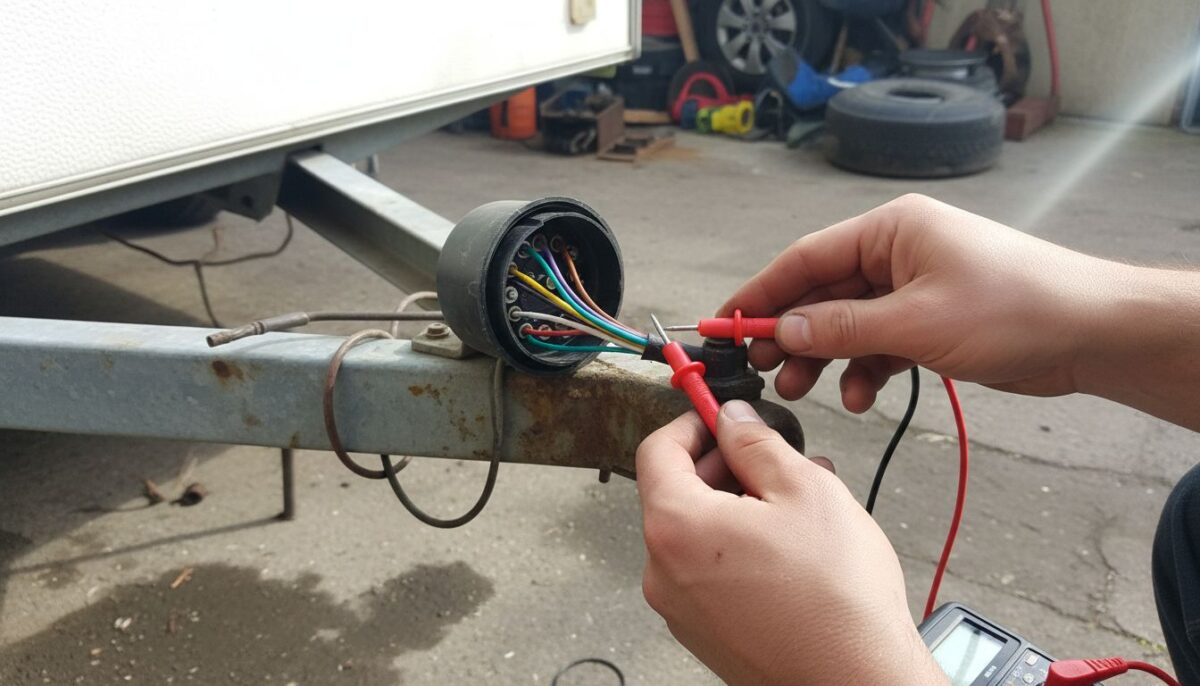

Commencez côté véhicule. Réglez le multimètre en tension continue. Placez la pointe noire sur une masse fiable, puis la pointe rouge sur le contact à contrôler. Actionnez une fonction à la fois. Une alimentation nominale de 12 V doit être constatée, avec une valeur qui varie selon l’état de la batterie et le fonctionnement du système de charge.
Pour les clignotants, l’affichage monte et descend au rythme du signal. Pour les feux stop, demandez à une seconde personne d’appuyer sur la pédale. Engagez la marche arrière uniquement avec le frein de stationnement serré, le véhicule immobilisé et une zone dégagée. Ne travaillez jamais entre le véhicule et la remorque sans sécuriser l’ensemble.
Contrôlez ensuite les masses. Hors tension et remorque débranchée, utilisez le mode continuité entre la broche 3 et les masses des feux. Faites de même entre les broches 11 ou 13 et les retours correspondants. Tenez compte de la résistance propre aux cordons du multimètre. Une valeur instable quand vous bougez le câble révèle souvent un fil cassé dans la gaine ou une borne desserrée.
Électricité et feuxFaisceau électrique de remorque : 5 points à vérifier avant le branchementUne tension correcte à vide ne garantit pas un circuit sain. Un contact oxydé laisse parfois apparaître 12 V au multimètre, puis s’effondre dès qu’une lampe consomme du courant. Mesurez alors la tension avec le circuit en fonctionnement ou utilisez une lampe témoin adaptée. Un fort écart entre la masse de la prise et celle du feu signale une chute de tension dans le retour.
Pannes typiques d’une prise 13 broches sur une caravane
Le réfrigérateur ne fonctionne pas en roulant
Le réfrigérateur 12 V est généralement associé à l’alimentation commandée de la broche 10, avec retour par la broche 11. Vérifiez la présence de tension moteur tournant, le fusible du faisceau et le relais de commande. Sur un véhicule doté d’un alternateur piloté, la stratégie de charge exige parfois un module ou un convertisseur DC-DC adapté. Ne pontez pas les broches 9 et 10 pour contourner la panne : la batterie du véhicule risquerait de se décharger à l’arrêt.
La batterie auxiliaire ne se recharge pas
Contrôlez la broche 9 et sa masse dédiée sur la broche 13, puis les fusibles placés des deux côtés. Une tension présente à la prise mais trop faible dans la caravane indique une chute de tension, une section insuffisante, une cosse oxydée ou un retour de masse dégradé. La méthode de recharge dépend de l’installation électrique de la caravane et du véhicule tracteur.
Les feux réagissent les uns avec les autres
Cette panne désigne presque toujours la masse commune de la broche 3, un boîtier de feu oxydé ou une liaison de châssis défectueuse. Nettoyez les contacts, resserrez les connexions selon la notice et remplacez les cosses noircies. N’utilisez pas la boule d’attelage comme conducteur de masse.
La fiche chauffe ou présente des traces brunes
Une borne desserrée crée une résistance, puis un échauffement sous charge. Remplacez la fiche si le plastique est déformé, carbonisé ou si les contacts ont perdu leur pression. Refaire seulement le serrage sur une pièce brûlée ne rétablit pas une connexion durable.
Quand arrêter le diagnostic et confier le travail
Confiez l’intervention à un professionnel si le fusible saute à répétition, si le faisceau du véhicule communique avec un boîtier multiplexé, si des fils ont fondu ou si vous ne parvenez pas à identifier les alimentations. Une programmation du module d’attelage est parfois requise après la pose d’un faisceau spécifique.
Ne modifiez jamais le freinage, la commande de frein, l’attelage ou le câble de rupture pour résoudre un défaut électrique. Ce sont des organes de sécurité. Toute anomalie mécanique, fixation incertaine ou interaction entre le faisceau et la commande de frein impose un contrôle professionnel avant circulation.
