Le frein à inertie transmet l’effort de décélération jusqu’aux roues en 5 mouvements mécaniques successifs. Un jeu excessif, un câble grippé ou un mauvais réglage suffit à rompre cette chaîne et à allonger nettement la distance d’arrêt de la remorque.
Contrôler le frein à inertie devant la remorque

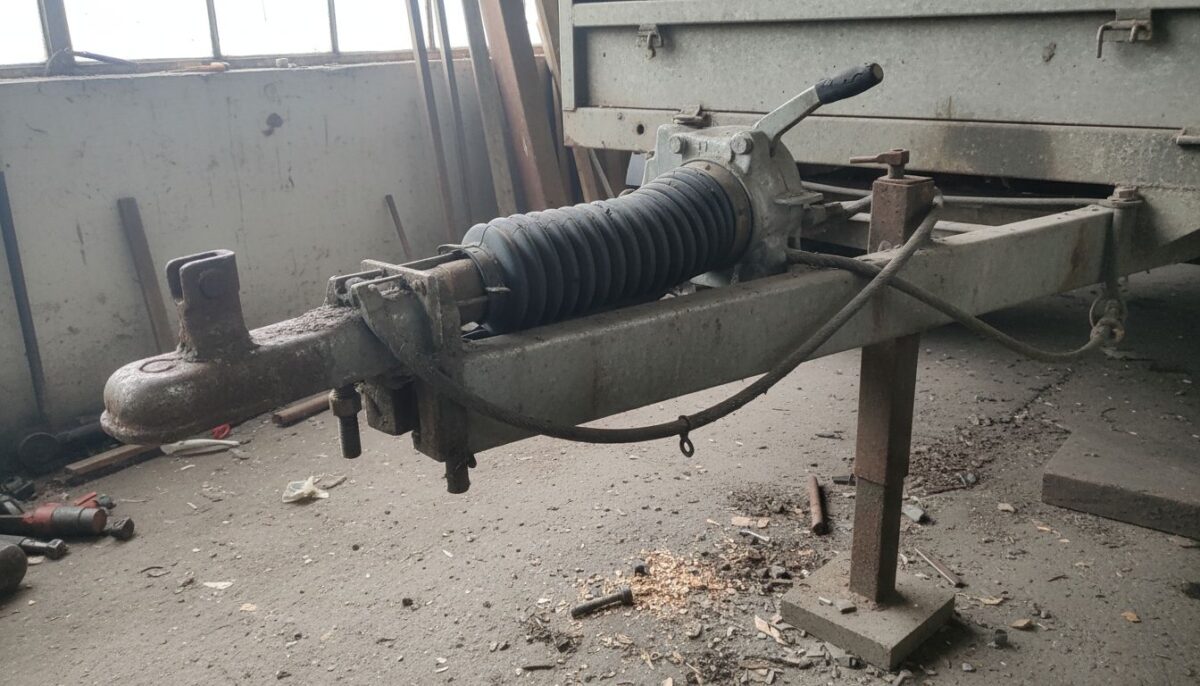

Placez la remorque sur un sol plat et dur. Attelez-la au véhicule, coupez le moteur et calez les roues du véhicule tracteur. Desserrez le frein à main de la remorque. Commencez par observer la tête d’attelage, le fût coulissant, le levier de frein à main, la tringle et les câbles. Une pièce tordue, un soufflet déchiré, une gaine écrasée ou une fixation desserrée impose déjà une intervention.
Poussez ensuite la tête d’attelage dans l’axe, sans utiliser de masse ni de rallonge. Son déplacement doit être progressif, avec une résistance franche. Une tête qui rentre brutalement en butée évoque un amortisseur usé, une fixation rompue ou un jeu anormal dans le coulisseau. Un fût qui refuse de rentrer malgré une tringlerie libre signale plutôt un grippage, un défaut de graissage ou une déformation.
Actionnez le levier de frein à main. Regardez la tringle avancer, le palonnier tirer les câbles de manière équilibrée et les leviers de flasque se déplacer. Si un câble reste immobile, ne compensez pas en raccourcissant toute la tringlerie. Il faut localiser le point dur.
Une remorque ne se sécurise jamais avec son seul cric. Pour lever une roue, utilisez un cric adapté, des chandelles correctement dimensionnées et des cales. Aucun contrôle sous le châssis ne doit être réalisé tant que l’ensemble repose uniquement sur le cric.
Les outils utiles pour le premier diagnostic
- Une lampe d’atelier et des gants résistants.
- Des cales de roue et deux chandelles adaptées à la charge.
- Un mètre, un pied à coulisse et une brosse métallique.
- Des clés plates ou à douille aux dimensions des écrous présents.
- Une clé dynamométrique couvrant la plage prescrite par le fabricant.
- Du dégrippant pour le démontage, sans en projeter dans les tambours.
Il n’existe pas de couple universel pour les écrous de moyeu, les roues ou la commande de freinage. La valeur dépend de l’essieu, du type de roulement, de la visserie et parfois du montage à écrou à usage unique. Relevez la marque, le type et le numéro sur la plaque. La méthode pour lire une plaque d’essieu de remorque évite de commander des pièces sur la seule apparence.
Fonctionnement du frein à inertie en 5 étapes
1. La remorque pousse sur le timon
Quand le véhicule ralentit, la remorque conserve son mouvement et pousse vers l’avant. Cette force comprime la commande de freinage. Le fût coulissant, aussi appelé tube de poussée, rentre dans le corps de la commande. La course disponible ne doit être ni bloquée ni absorbée par un jeu excessif.
Je vois régulièrement des têtes graissées en surface alors que les bagues internes sont sèches. Sur une Lider de 2012 passée à l’atelier, le propriétaire pensait à un frein trop serré. Le défaut venait du coulisseau piqué, qui revenait par à-coups après plusieurs mois dehors.
2. L’amortisseur de tête régule la compression
L’amortisseur placé dans la commande ne crée pas à lui seul le freinage. Il ralentit et contrôle le mouvement du fût. Sans cette retenue, la tête vient en butée, les freins s’appliquent brutalement puis se relâchent. La remorque donne alors des coups dans l’attelage lors des ralentissements.
Contrôlez ses axes, ses bagues et ses fixations. Des traces d’huile, une tige corrodée, un claquement ou une compression presque sans résistance justifient son remplacement. Identifiez la référence de la commande avant de choisir parmi les amortisseurs de tête de remorque. La longueur totale ne suffit pas : les entraxes, les fixations et la course doivent correspondre.
3. Le levier transmet l’effort à la tringlerie
Le recul du fût fait pivoter le levier de commande. Celui-ci tire une tringle filetée sous le timon ou le châssis. Les articulations doivent bouger librement, sans trou ovalisé ni axe à moitié sorti. Une tringle cintrée frotte parfois sur une traverse et limite la course.
Le frein à main utilise généralement cette même transmission. Selon la commande, un ressort accumulateur maintient l’effort lorsque la remorque stationne ou quand le mécanisme de recul automatique entre en action. Une commande complète doit être remplacée par un modèle compatible avec le PTAC, les dimensions de fixation et le système de freinage. Les commandes de freinage pour remorque s’identifient par leur plaque et leurs cotes.
4. Le palonnier répartit la traction entre les câbles
La tringle tire un palonnier, parfois nommé compensateur. Cette pièce répartit l’effort vers le câble droit et le câble gauche. Au freinage, elle doit rester sensiblement perpendiculaire à la tringle. Si elle se met fortement de travers, un câble coulisse moins bien que l’autre ou un frein de roue demande davantage de course.
Inspectez les gaines sur toute leur longueur. Une fissure laisse entrer l’eau. La corrosion gonfle ensuite le câble interne et ralentit son retour. Vérifiez aussi les embouts, les filetages et les attaches sur les flasques. Un câble effiloché, plié ou dur doit être remplacé. Injecter du lubrifiant dans une gaine endommagée masque rarement le défaut plus de quelques trajets.
5. Les freins de roue serrent les tambours
À chaque roue, le câble tire un levier qui actionne l’écarteur. Les mâchoires viennent au contact du tambour et produisent le freinage. Des ressorts les ramènent ensuite en position. Une garniture contaminée par la graisse, décollée ou usée irrégulièrement ne se corrige pas par un simple réglage.
Faites tourner chaque roue levée, frein à main desserré. Elle doit tourner sans blocage marqué. Actionnez progressivement la commande : les deux côtés doivent freiner avec une réaction comparable. Un léger frottement dépend du montage et du réglage, mais une roue qui chauffe, bloque ou résiste franchement réclame l’ouverture du tambour.
Réglez d’abord chaque frein au niveau du flasque selon la procédure du fabricant. Équilibrez ensuite les câbles, puis ajustez la tringle. Tendre la tringle pour rattraper des mâchoires trop éloignées réduit la course disponible et perturbe le recul automatique.
Repérer l’organe usé à partir du symptôme
| Symptôme observé | Organe à contrôler | Action adaptée |
|---|---|---|
| Chocs à chaque ralentissement | Amortisseur, axes et jeu du fût | Contrôler les fixations, la résistance de l’amortisseur et les bagues |
| Une roue chauffe | Câble, écarteur, ressorts et roulement | Ne plus rouler avant démontage et identification du point dur |
| La remorque tire d’un côté | Réglage des mâchoires et câbles | Comparer les deux freins, puis régler côté par côté |
| Frein à main presque vertical | Usure, réglage et course de transmission | Contrôler les freins de roue avant de raccourcir la tringle |
| Freins bloqués après une marche arrière | Recul automatique ou câbles | Ouvrir les tambours et vérifier le montage des mâchoires |
| Aucune action au freinage | Tringle, palonnier, câbles ou garnitures | Immobiliser la remorque et contrôler toute la chaîne |
Lorsque le tambour sert aussi de moyeu, sa dépose touche au roulement et à l’écrou de fusée. Certains montages emploient un écrou freiné ou à usage unique. D’autres exigent une procédure précise de précharge. Reprenez toujours la notice de l’essieu pour le remontage et le couple en N·m. Confiez l’opération à un professionnel si la référence reste illisible, si le roulement a chauffé ou si vous ne disposez pas de la clé dynamométrique appropriée.
Comprendre le recul automatique
En marche arrière, le véhicule comprime aussi la commande. Les freins recevraient donc un ordre de serrage. Le recul automatique exploite la rotation inverse du tambour pour déplacer ou désengager partiellement une mâchoire. La roue recule alors malgré la traction exercée par le câble.
Freinage, essieux et roulementsChanger un roulement de remorque en 7 étapes sans abîmer le moyeuLe principe varie entre les freins AL-KO, Knott, BPW et les autres fabricants. Le sens des mâchoires, la position des ressorts et la forme du levier ne sont pas interchangeables. Prenez une photo avant démontage et comparez le montage à la vue éclatée correspondant exactement au type de frein.
Un recul difficile ne signifie pas forcément que la tringlerie est trop tendue. Une mâchoire montée à l’envers, un ressort incorrect, un écarteur grippé ou un tambour très marqué produit le même symptôme. Si la remorque recule uniquement quand vous desserrez fortement la tringle, le réglage global est probablement en train de masquer un défaut interne.
Vérifier le câble de rupture et l’attelage
Le câble de rupture actionne le frein de stationnement si la remorque se sépare du véhicule. Ce n’est ni une chaîne de sécurité ni un câble destiné à retenir durablement la remorque. Vérifiez l’absence de torons cassés, de corrosion et de gaine fondue. Le mousqueton, l’anneau et le point de fixation doivent rester intacts.
Fixez-le selon les prescriptions de la commande, du véhicule et de la réglementation applicable, sur le point prévu à cet effet lorsqu’il existe. Sa longueur doit permettre les virages sans tirer sur le levier, tout en assurant son déclenchement lors d’une séparation. Ne l’enroulez pas autour du timon et ne le raccourcissez pas avec un nœud.
Contrôle avant chaque saison
- Relevez les identifiants. Notez la marque et le type de la commande, de l’essieu et des freins. Mesurez les entraxes et diamètres seulement après nettoyage des zones d’appui.
- Examinez la tête. Contrôlez l’indicateur d’usure, le verrouillage sur la boule, le soufflet, le fût et les graisseurs prévus par le fabricant.
- Testez la transmission. Suivez la tringle jusqu’au palonnier. Cherchez les écrous desserrés, les axes usés et les câbles déséquilibrés.
- Levez chaque roue. Vérifiez la rotation, le jeu du roulement, le freinage et le retour après relâchement. Un grondement ou un jeu perceptible appelle un démontage.
- Contrôlez les pneus et les roues. Inspectez les flancs, la bande de roulement et les valves. Serrez les roues au couple prescrit pour la jante, le moyeu et la visserie concernés.
- Testez la signalisation. Contrôlez les feux de position, les clignotants, les stops, l’antibrouillard et l’éclairage de plaque. Les prises à 7 broches relèvent couramment de l’ISO 1724, tandis que les prises à 13 broches utilisent l’ISO 11446. En présence de broches oxydées ou de fils cassants, suivez une méthode fiable pour changer le faisceau électrique de la remorque.
- Réalisez un essai à faible vitesse. Sur une zone dégagée et autorisée, vérifiez l’absence de coups, de déport et d’échauffement. Arrêtez immédiatement l’essai si une roue bloque ou si la commande talonne.
Les garnitures, tambours, câbles et roulements appartiennent aux organes de sécurité. Une fissure sur la commande, une soudure rompue, un moyeu chaud, une garniture souillée ou une référence incertaine justifie l’immobilisation de la remorque. Dans ces cas, faites contrôler l’ensemble par un professionnel avant tout trajet chargé.
