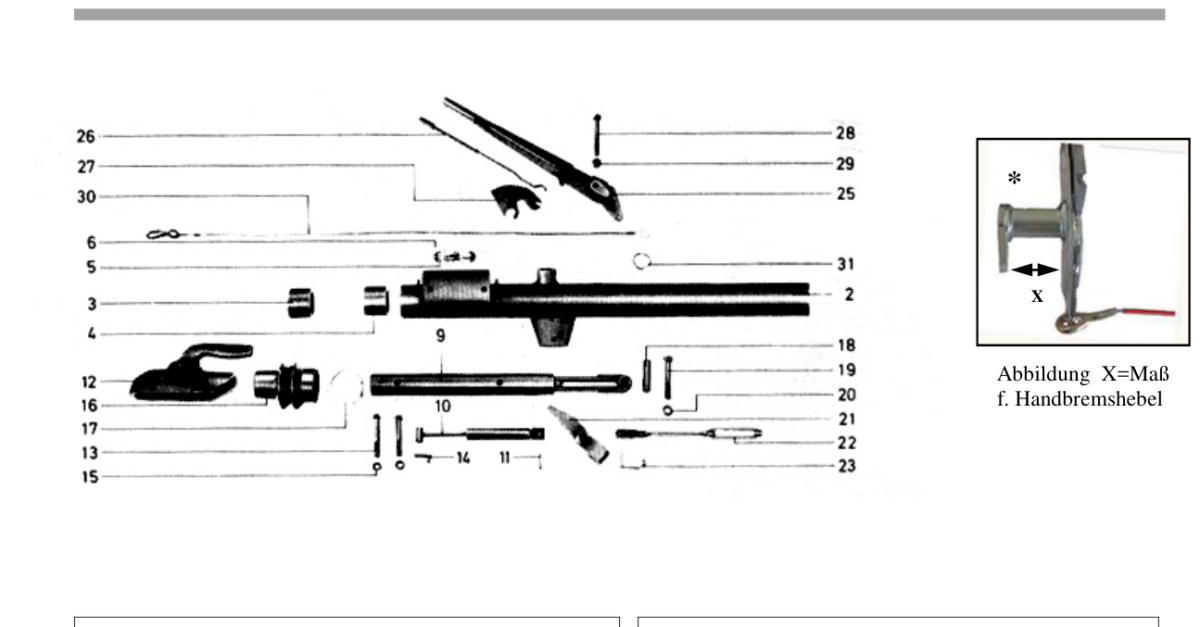

Vue éclatée : Commande de freinage Peitz PAV/SR 0,7-2,7 Alt ohne Zusatz X z.B. 2.0 Ausf.M
Cliquez un repère : la ligne de nomenclature s'allume, avec la référence Peitz et la pièce de rechange quand nous l'avons. Séries couvertes : Peitz PAV/SR 0,7-2,7 Alt ohne Zusatz X z.B. 2.0 Ausf.M, 0,7 - 2,7, 0,7 - 2,7.
| Rep. | Désignation | Réf. fabricant | Qté | |
|---|---|---|---|---|
| 4 | Palier arrière | 407011 | Voir | |
| 5 | Plaque type | 404049 | Voir | |
| 6 | Rivet pop aveugle | 407029 | Voir | |
| 9 | Tige de poussée pour 0,85-1,3 | 407008 | Voir | |
| 10 | Amortisseur pour 0,85 | 407085 | Voir | |
| 11 | Goupille élastique | 406997 | Voir | |
| 12 | Tête d'attelage | 115345 | Voir | |
| 13 | Vis à tête hexagonale | 2151270 | Voir | |
| 14 | Butée pour tige de poussée | 408014 | Voir | |
| 15 | Écrou | 215025 | Voir | |
| 16 | Soufflet | 408016 | Voir | |
| 17 | Collier de serrage | 013040 | Voir | |
| 18 | Tube | 407005 | Voir | |
| 19 | Vis M14x90 | 2151490 | Voir | |
| 20 | Écrou | 215030 | Voir | |
| 21 | Levier de renvoi | 407019 | Voir | |
| 22 | Tringlerie courte | 407021 | Voir | |
| 25 | Levier de frein à main X=15* | 408015 | Voir | |
| 26 | Tige de poussée 34 cm | 407023 | Voir | |
| 27 | Secteur denté | 407024 | Voir | |
| 28 | Vis | 2151290 | Voir | |
| 29 | Écrou | 215025 | Voir | |
| 31 | Câble de rupture complet avec anneau | 366900 | Voir |
Un doute sur la référence ?Envoyez une photo de votre pièce et de sa plaque. Un technicien vous répond avec la référence exacte, avant toute commande.
