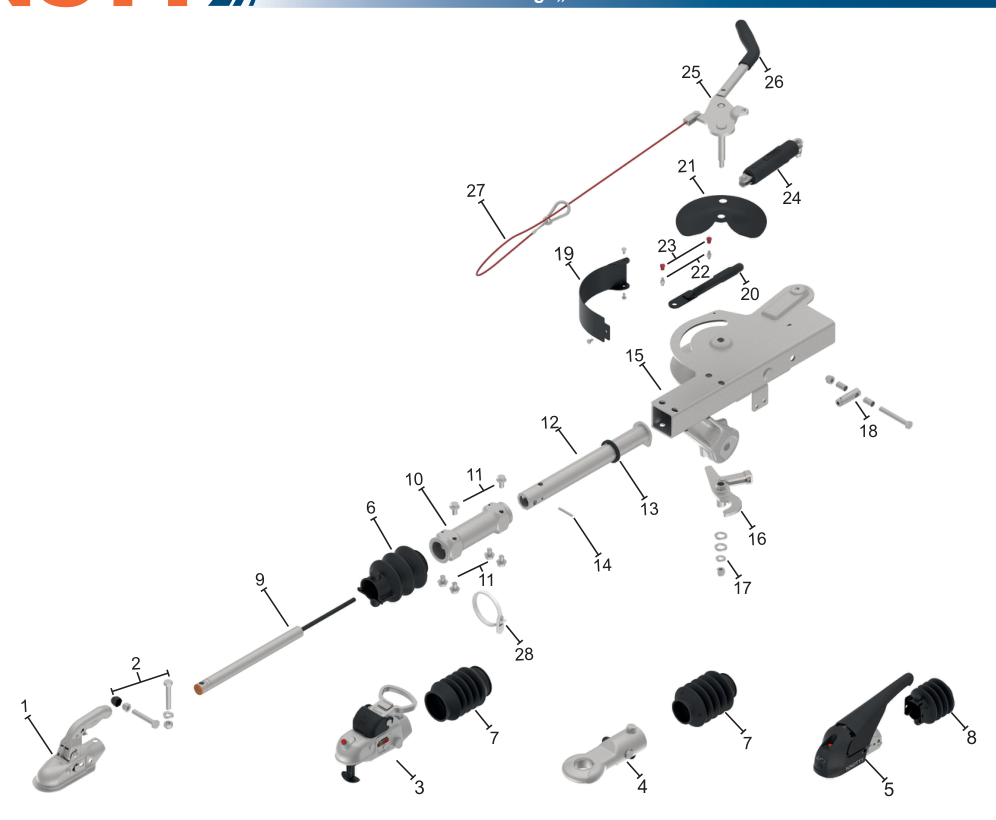

Vue éclatée : Commande de freinage Knott KV13HV-A — exécution GF
Cliquez un repère : la ligne de nomenclature s'allume, avec la référence Knott et la pièce de rechange quand nous l'avons. Séries couvertes : KV13HV-A.
| Rep. | Désignation | Réf. fabricant | Qté | |
|---|---|---|---|---|
| 1 | Tête d'attelage | 8802429X | Voir | |
| 2 | Jeu de vis pour tête d'attelage | 207309.001 | 7,95 € | |
| 3 | Tête d'attelage verrouillable avec visserie | 207437.001 | Voir | |
| 4 | Anneau d'attelage DIN avec visserie | 98761693 | Voir | |
| 5 | Tête d'attelage stabilisatrice KS30 | 209954.001 | Voir | |
| 6 | Soufflet pour position 1 | 69004692 | Voir | |
| 7 | Soufflet pour positions 3 + 4 | 69000393 | Voir | |
| 8 | Soufflet pour position 5 | 209335.001 | Voir | |
| 9 | Amortisseur | 87000313 | Voir | |
| 10 | Commande de freinage à inertie, palier de guidage | 200795.002 | Voir | |
| 11 | Commande de freinage à inertie, jeu de vis pour palier de guidage | 208372.001 | Voir | |
| 12 | Tige de poussée avec position 16 | 98103094 | Voir | |
| 13 | Bague de butée avec bague d'appui | 206596.001 | Voir | |
| 14 | Goupille cylindrique | D6325.006 | Voir | |
| 15 | ||||
| 16 | Commande de freinage à inertie, levier de renvoi complet | 205761.001 | Voir | |
| 17 | Jeu de vis pour levier de frein à main | 207447.001 | Voir | |
| 18 | Commande de freinage à inertie, jeu de vis pour amortisseur | 206918.001 | Voir | |
| 19 | Commande de freinage à inertie, cache en plastique | 201244.001 | Voir | |
| 20 | Commande de freinage à inertie, poignée | 6G0448.001 | Voir | |
| 21 | Commande de freinage à inertie, cache en plastique | 201243.001 | Voir | |
| 22 | Graisseur | 202164.001 | Voir | |
| 23 | Capuchon de graisseur | 69024594 | Voir | |
| 24 | Ressort compensateur complet | 201856.001 | Voir | |
| 25 | Commande de freinage à inertie, levier de frein à main complet | 201939.001 | Voir | |
| 26 | Poignée | 6J1031.006 | Voir | |
| 27 | Câble de rupture | 203202.001 | Voir | |
| 28 | Collier de serrage | 71000194 | Voir |
Un doute sur la référence ?Envoyez une photo de votre pièce et de sa plaque. Un technicien vous répond avec la référence exacte, avant toute commande.
