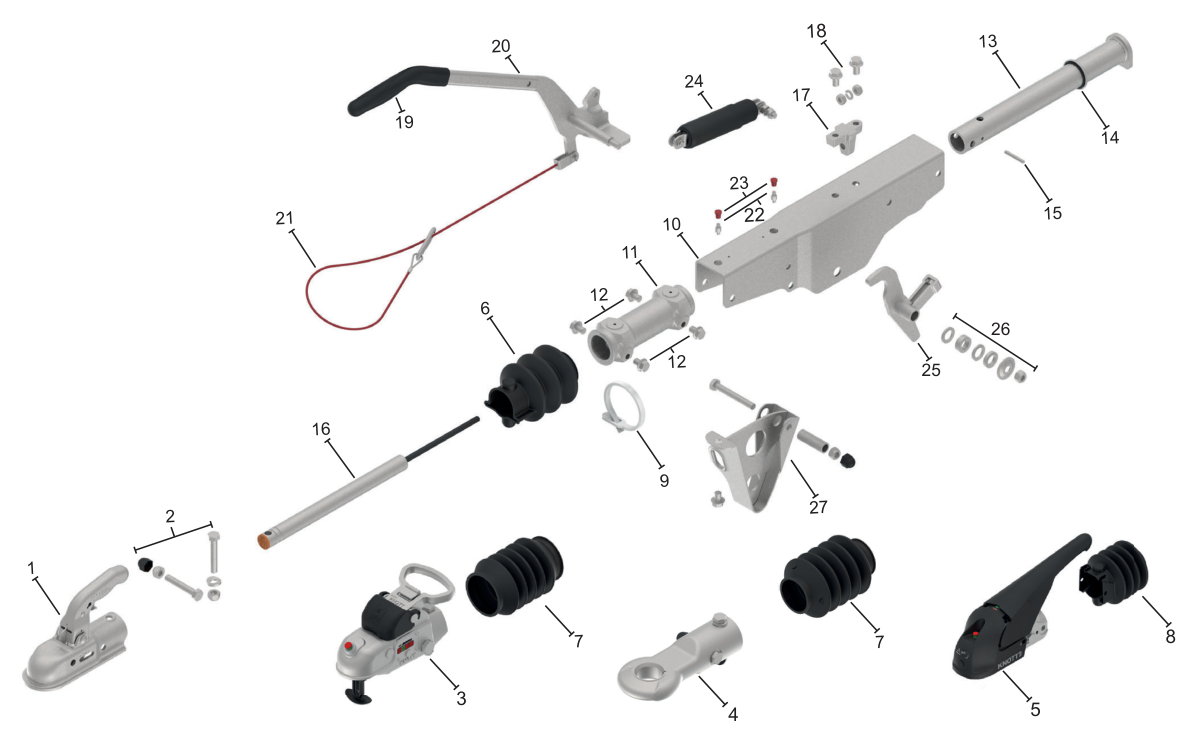

Vue éclatée : Commande de freinage Knott KRV17-C / palier fonte — exécution GF
Cliquez un repère : la ligne de nomenclature s'allume, avec la référence Knott et la pièce de rechange quand nous l'avons. Séries couvertes : KRV17-C.
| Rep. | Désignation | Réf. fabricant | Qté | |
|---|---|---|---|---|
| 1 | Tête d'attelage | 8802429X | Voir | |
| 2 | Jeu de vis pour tête d'attelage | 207309.001 | 7,95 € | |
| 3 | Tête d'attelage verrouillable avec visserie | 207437.001 | Voir | |
| 4 | Anneau d'attelage DIN avec visserie | 98761693 | Voir | |
| 5 | Tête d'attelage stabilisatrice KS30 | 209954.001 | Voir | |
| 6 | Soufflet pour position 1 | 69004692 | Voir | |
| 7 | Soufflet pour positions 3 + 4 | 69000393 | Voir | |
| 8 | Soufflet pour position 5 | 209335.001 | Voir | |
| 9 | Collier de serrage | 71000194 | Voir | |
| 10 | ||||
| 11 | Palier de guidage | 207466.001 | Voir | |
| 12 | Jeu de vis pour palier de guidage | 208362.001 | Voir | |
| 13 | Tige de poussée avec position 16 | 205294.001 | Voir | |
| 14 | Bague de butée avec bague d'appui | 206596.001 | Voir | |
| 15 | Goupille cylindrique | D6325.006 | Voir | |
| 16 | Amortisseur "C" | 87001113 | Voir | |
| 17 | Support d'amortisseur | 21003593 | Voir | |
| 18 | Jeu de vis amortisseur | 208261.001 | Voir | |
| 19 | Poignée | 6J1031.006 | Voir | |
| 20 | Levier de frein à main complet | 203575.004 | Voir | |
| 21 | Câble de rupture | 203202.001 | Voir | |
| 22 | Graisseur | 48032094 | 1,20 € | |
| 23 | Capuchon de graisseur | 69024594 | Voir | |
| 24 | Ressort compensateur complet | 201856.001 | Voir | |
| 25 | Levier de renvoi | 98722483 | Voir | |
| 26 | Jeu de vis pour levier de frein à main | 208624.001 | Voir | |
| 27 | Béquille complète | 208623.001 | Voir |
Un doute sur la référence ?Envoyez une photo de votre pièce et de sa plaque. Un technicien vous répond avec la référence exacte, avant toute commande.
