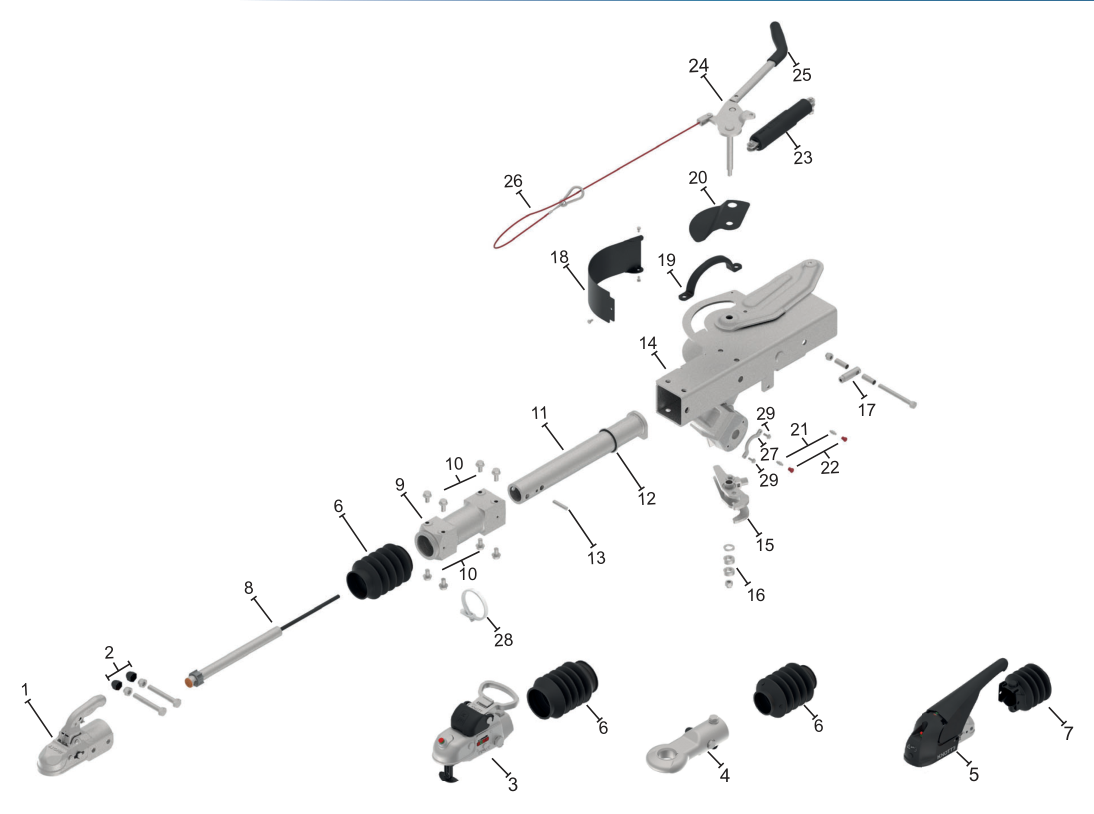

Vue éclatée : Commande de freinage Knott KR30HV-A / B — exécution GF
Cliquez un repère : la ligne de nomenclature s'allume, avec la référence Knott et la pièce de rechange quand nous l'avons. Séries couvertes : KR30HV-A, KR30HV-B.
| Rep. | Désignation | Réf. fabricant | Qté | |
|---|---|---|---|---|
| 1 | Tête d'attelage | 8802539X | Voir | |
| 2 | Jeu de vis tête d'attelage | 208352.001 | Voir | |
| 3 | Tête d'attelage verrouillable incl. visserie | 206799.001 | Voir | |
| 4 | Anneau d'attelage DIN incl. visserie | 98761993 | Voir | |
| 5 | Tête d'attelage stabilisatrice KS30 | 209954.003 | Voir | |
| 6 | Soufflet pour positions 3 + 4 | 69000393 | Voir | |
| 7 | Soufflet pour position 5 | 209335.001 | Voir | |
| 8 | Amortisseur pour exécution A | 87001313 | Voir | |
| 9 | Palier de guidage complet | 200312.002 | Voir | |
| 10 | Jeu de vis palier de guidage | 208357.001 | Voir | |
| 11 | Tige de poussée complète (incl. pos. 15) | 98596283 | Voir | |
| 12 | Bague de butée avec bague d'appui | 206596.002 | Voir | |
| 13 | Goupille cylindrique | D6325.008 | Voir | |
| 14 | ||||
| 15 | Levier de renvoi | 203687.002 | Voir | |
| 16 | Jeu de vis pour levier de frein à main | 208370.001 | Voir | |
| 17 | Jeu de vis pour amortisseur | 208368.001 | Voir | |
| 18 | Couvercle en plastique "KNOTT" | 201244.002 | Voir | |
| 19 | Poignée | 4300739302 | Voir | |
| 20 | Couvercle | 202168.001 | Voir | |
| 21 | Graisseur | 202164.001 | Voir | |
| 22 | Capuchon de graisseur | 69024594 | Voir | |
| 23 | Ressort compensateur complet | 202086.001 | Voir | |
| 24 | Levier de frein à main complet | 201137.001 | Voir | |
| 25 | Poignée | 6J1031.006 | Voir | |
| 26 | Câble de rupture | 203202.002 | Voir | |
| 27 | Commande de freinage à inertie, tôle | 203453.001 | Voir | |
| 28 | Collier de serrage | 71000194 | Voir | |
| 29 | Commande de freinage à inertie, vis de sécurité | 45872.26 | Voir |
