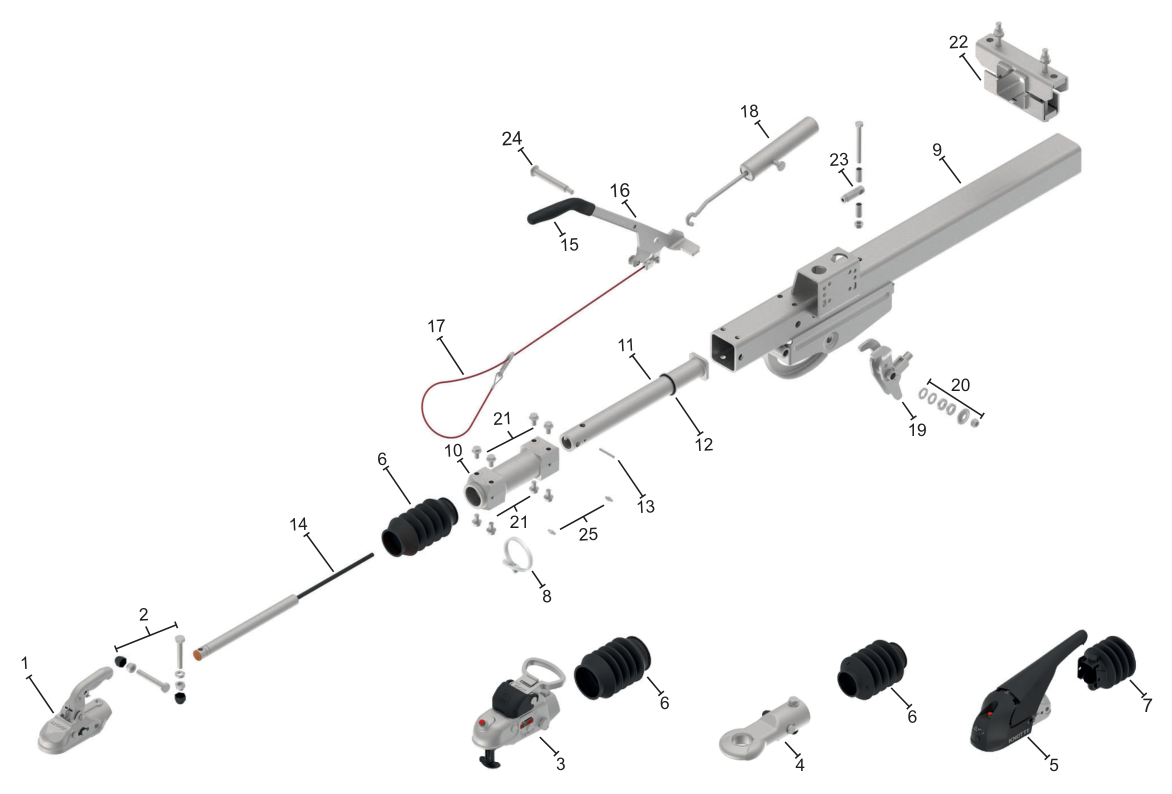

Vue éclatée : Commande de freinage Knott KR30-A / B — exécution KH
Cliquez un repère : la ligne de nomenclature s'allume, avec la référence Knott et la pièce de rechange quand nous l'avons. Séries couvertes : KR30-A, KR30-B.
| Rep. | Désignation | Réf. fabricant | Qté | |
|---|---|---|---|---|
| 1 | Tête d'attelage | 8802539X | Voir | |
| 2 | Jeu de vis tête d'attelage | 208352.001 | Voir | |
| 3 | Tête d'attelage verrouillable avec visserie | 206486.001 | Voir | |
| 4 | Anneau d'attelage DIN incl. visserie | 98761993 | Voir | |
| 5 | Tête d'attelage stabilisatrice KS30 | 209954.003 | Voir | |
| 6 | Soufflet pour positions 3 + 4 | 69000393 | Voir | |
| 7 | Soufflet pour position 5 | 209335.001 | Voir | |
| 8 | Collier de serrage | 71000194 | Voir | |
| 9 | ||||
| 10 | Palier de guidage complet | 200312.002 | Voir | |
| 11 | Tige de poussée complète (incl. pos. 15) | 98596283 | Voir | |
| 12 | Bague de butée avec bague d'appui | 206596.002 | Voir | |
| 13 | Goupille cylindrique | D6325.008 | Voir | |
| 14 | Amortisseur pour exécution A | 87001313 | Voir | |
| 15 | Poignée | 6J1031.006 | Voir | |
| 16 | Levier de frein à main complet | 98703193 | Voir | |
| 17 | Câble de rupture | 203202.002 | Voir | |
| 18 | Gaine de ressort | 98702694 | Voir | |
| 19 | Levier de renvoi | 98812993 | Voir | |
| 20 | Jeu de vis pour levier de frein à main | 208369.001 | Voir | |
| 21 | Jeu de vis palier de guidage | 208357.001 | Voir | |
| 22 | Dispositif de serrage complet | 98761193 | Voir | |
| 23 | Jeu de vis pour amortisseur | 208365.001 | Voir | |
| 24 | Axe | 41000994 | Voir | |
| 25 | Graisseur | 202164.001 | Voir |
Un doute sur la référence ?Envoyez une photo de votre pièce et de sa plaque. Un technicien vous répond avec la référence exacte, avant toute commande.
