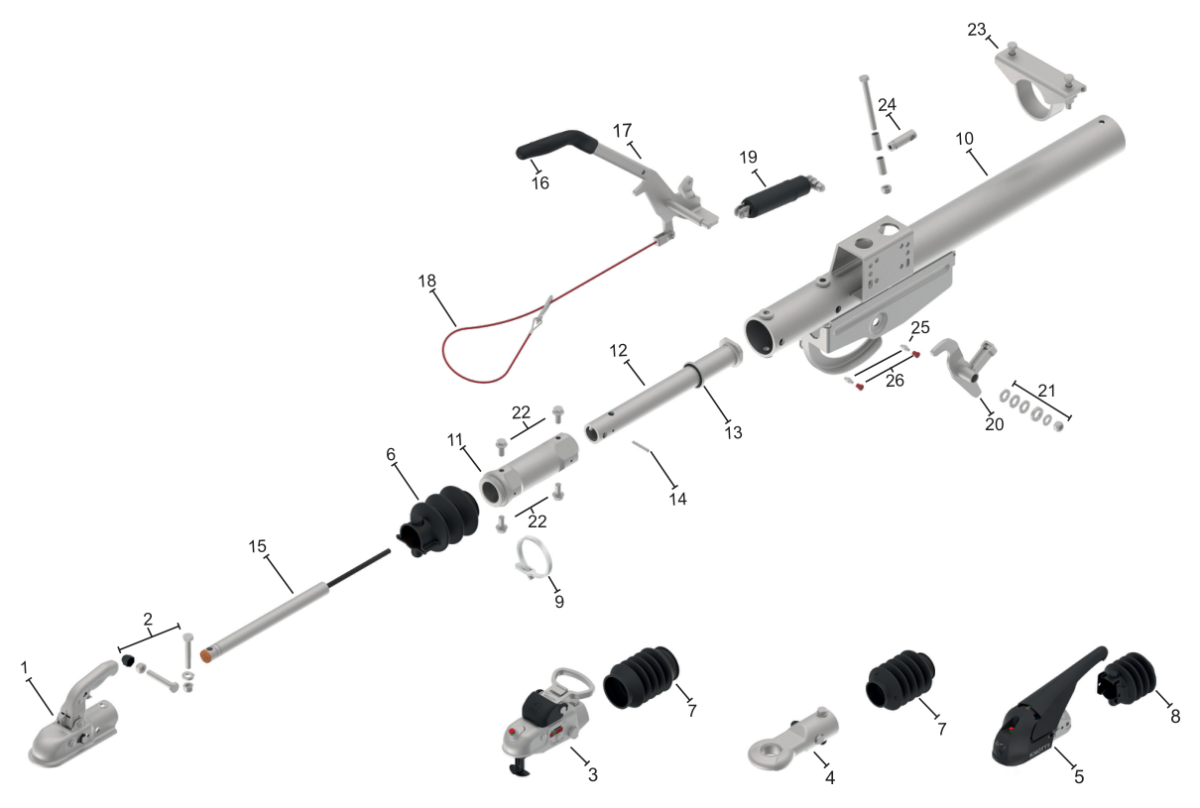

Vue éclatée : Commande de freinage Knott KR20-D8 — exécution GF
Cliquez un repère : la ligne de nomenclature s'allume, avec la référence Knott et la pièce de rechange quand nous l'avons. Séries couvertes : KR20-D8.
| Rep. | Désignation | Réf. fabricant | Qté | |
|---|---|---|---|---|
| 1 | Tête d'attelage | 8802529X | Voir | |
| 2 | Jeu de vis tête d'attelage | 207448.001 | Voir | |
| 3 | Tête d'attelage verrouillable avec visserie | 206486.001 | Voir | |
| 4 | Anneau d'attelage DIN incl. visserie | 98949493 | Voir | |
| 5 | Tête d'attelage stabilisatrice KS30 | 209954.003 | Voir | |
| 6 | Soufflet pour position 1 | 69004692 | Voir | |
| 7 | Soufflet pour positions 3 + 4 | 69000393 | Voir | |
| 8 | Soufflet pour position 5 | 209335.001 | Voir | |
| 9 | Collier de serrage | 71000194 | Voir | |
| 10 | ||||
| 11 | Palier de guidage complet | 201807.001 | Voir | |
| 12 | Tige de poussée avec position 12 | 98853194 | Voir | |
| 13 | Bague de butée avec bague d'appui | 206596.002 | Voir | |
| 14 | Goupille cylindrique | D6325.006 | Voir | |
| 15 | Amortisseur "C" | 87001113 | Voir | |
| 16 | Poignée | 6J1031.006 | Voir | |
| 17 | Levier de frein à main complet | 201943.001 | Voir | |
| 18 | Câble de rupture | 203202.001 | Voir | |
| 19 | Ressort compensateur complet | 201856.001 | Voir | |
| 20 | Levier de renvoi | 98722483 | Voir | |
| 21 | Jeu de vis pour levier de frein à main | 208230.001 | Voir | |
| 22 | Jeu de vis pour palier de guidage | 208367.001 | Voir | |
| 23 | Dispositif de serrage complet | 202831.001 | Voir | |
| 24 | Jeu de vis pour amortisseur | 208365.001 | Voir | |
| 25 | Graisseur | 202164.001 | Voir | |
| 26 | Capuchon de graisseur | 69024594 | Voir |
