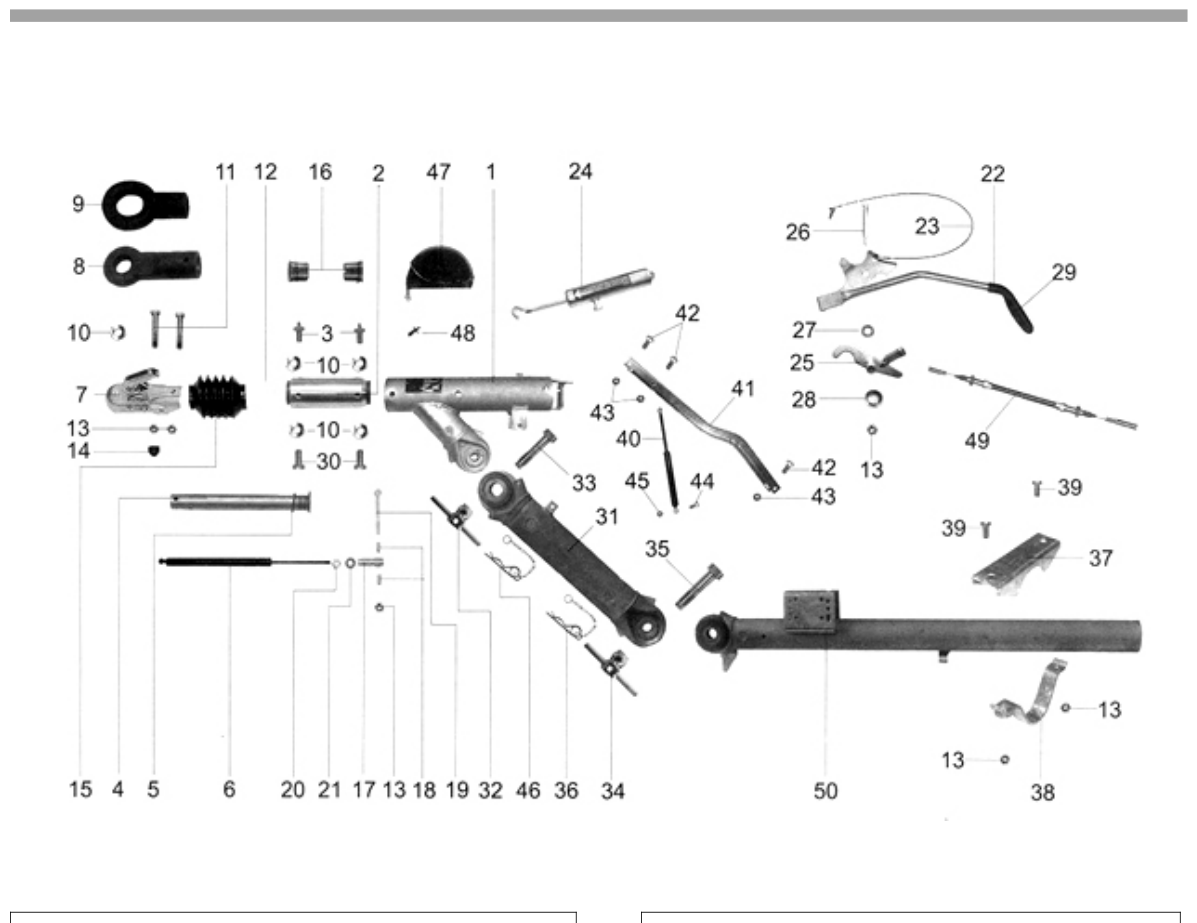

Vue éclatée : Commande de freinage Knott KR 20 HV / KHA 20 Handbremshebel KH
Cliquez un repère : la ligne de nomenclature s'allume, avec la référence Knott et la pièce de rechange quand nous l'avons. Séries couvertes : Knott KR 20 HV / KHA 20 Handbremshebel KH, Typ KR 20 HV, Typ KR 20 HV.
| Rep. | Désignation | Réf. fabricant | Qté | |
|---|---|---|---|---|
| 1 | Commande de freinage à tête d'attelage | 611220 | Voir | |
| 2 | Cartouche de roulement | 600081 | Voir | |
| 6 | Amortisseur de tête | 600061 | Voir | |
| 8 | Anneau d'attelage DIN | 600240 | Voir | |
| 9 | Anneau d'attelage OTAN | 600241 | Voir | |
| 10 | Rondelle | 600168 | Voir | |
| 11 | Vis à tête hexagonale | 2151270 | Voir | |
| 13 | Écrou | 215025 | Voir | |
| 14 | Bouchon de protection hexagonal | 602037 | Voir | |
| 22 | Levier de frein à main complet | 611020 | Voir | |
| 23 | Câble de rupture | 901130 | Voir | |
| 24 | Ressort compensateur | 600101 | Voir | |
| 25 | Levier de renvoi | 600082 | Voir | |
| 26 | Axe avec pivot fileté | 600100 | Voir |
