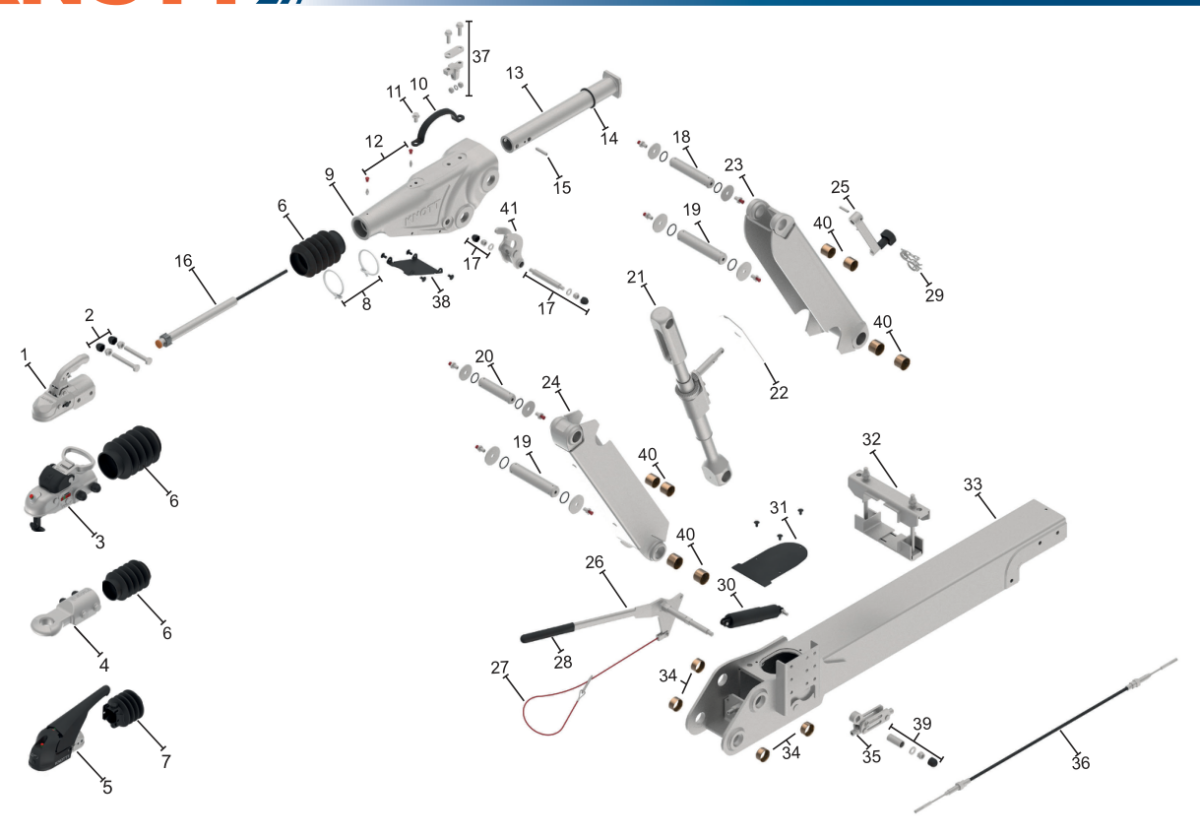

Vue éclatée : Commande de freinage Knott KHD35 — exécution GF
Cliquez un repère : la ligne de nomenclature s'allume, avec la référence Knott et la pièce de rechange quand nous l'avons. Séries couvertes : KHD35.
| Rep. | Désignation | Réf. fabricant | Qté | |
|---|---|---|---|---|
| 1 | Tête d'attelage | 8802559X | Voir | |
| 2 | Jeu de vis pour tête d'attelage | 207309.001 | 7,95 € | |
| 3 | Tête d'attelage verrouillable incl. visserie | 206045.001 | Voir | |
| 4 | Anneau d'attelage DIN incl. visserie | 98762093 | Voir | |
| 5 | Tête d'attelage stabilisatrice KS35 | 210208.001 | Voir | |
| 6 | Soufflet pour pos. 1 | 200175.001 | Voir | |
| 7 | Soufflet pour pos. 5 | 209351.001 | Voir | |
| 8 | Collier de serrage | 71000194 | Voir | |
| 9 | ||||
| 10 | Poignée | 4300739302 | Voir | |
| 11 | Vis de sécurité M12x20 | 45872.16 | Voir | |
| 12 | Graisseur conique kpl. | 706503.001 | Voir | |
| 13 | Tige de poussée incl. Pos 14 | 706830.001 | Voir | |
| 14 | Bague d'arrêt avec bague d'appui | 206596.003 | Voir | |
| 15 | Goupille filetée | D914.008 | Voir | |
| 16 | Amortisseur | 87003613 | Voir | |
| 17 | Jeu de vis pour levier de renvoi | 210115.001 | Voir | |
| 18 | Axe kpl. Ø25x45 | 706154.002 | Voir | |
| 19 | Axe kpl. Ø20x30 | 706154.001 | Voir | |
| 20 | Axe kpl. Ø25x40 | 706154.004 | Voir | |
| 21 | Mécanisme de réglage kpl. | 706524.002 | Voir | |
| 22 | Tôle de protection | 706280.001 | Voir | |
| 23 | Entretoise kpl. partie supérieure | 706310.001 | Voir | |
| 24 | Entretoise kpl. partie inférieure | 706311.001 | Voir | |
| 25 | Manivelle kpl. | 706505.005 | Voir | |
| 26 | Levier de frein à main kpl. droit | 706889.001 | Voir | |
| 27 | Commande de freinage à inertie, câble de rupture complet pièce intermédiaire 700 mm | 203202.005 | Voir | |
| 28 | Poignée | 6J1031.006 | Voir | |
| 29 | Commande de freinage à inertie, goupille de sécurité complète | 707289.001 | Voir | |
| 30 | Ressort compensateur complet | 202086.001 | Voir | |
| 31 | Kit de montage de tôle de protection | 706507.001 | Voir | |
| 32 | ||||
| 33 | ||||
| 34 | Jeu de bagues pour timon kpl. (4 bagues) | 706511.001 | Voir | |
| 35 | Levier de renvoi kpl. | 706605.002 | Voir | |
| 36 | Câble de frein kpl. | 980184.14 | Voir | |
| 37 | Jeu de vis pour amortisseur incl. support d'amortisseur | 210109.001 | Voir | |
| 38 | Kit de montage de tôle de protection | 706508.003 | Voir | |
| 39 | Kit de montage de levier de frein à main pour KHD27 | 210146.001 | Voir | |
| 40 | Jeu de bagues pour entretoise partie supérieure (4 bagues) | 706511.002 | Voir | |
| 41 | Levier de renvoi kpl. pour frein type: 20-2425, 25-2025, 25-4316 | 706692.001 | Voir |
