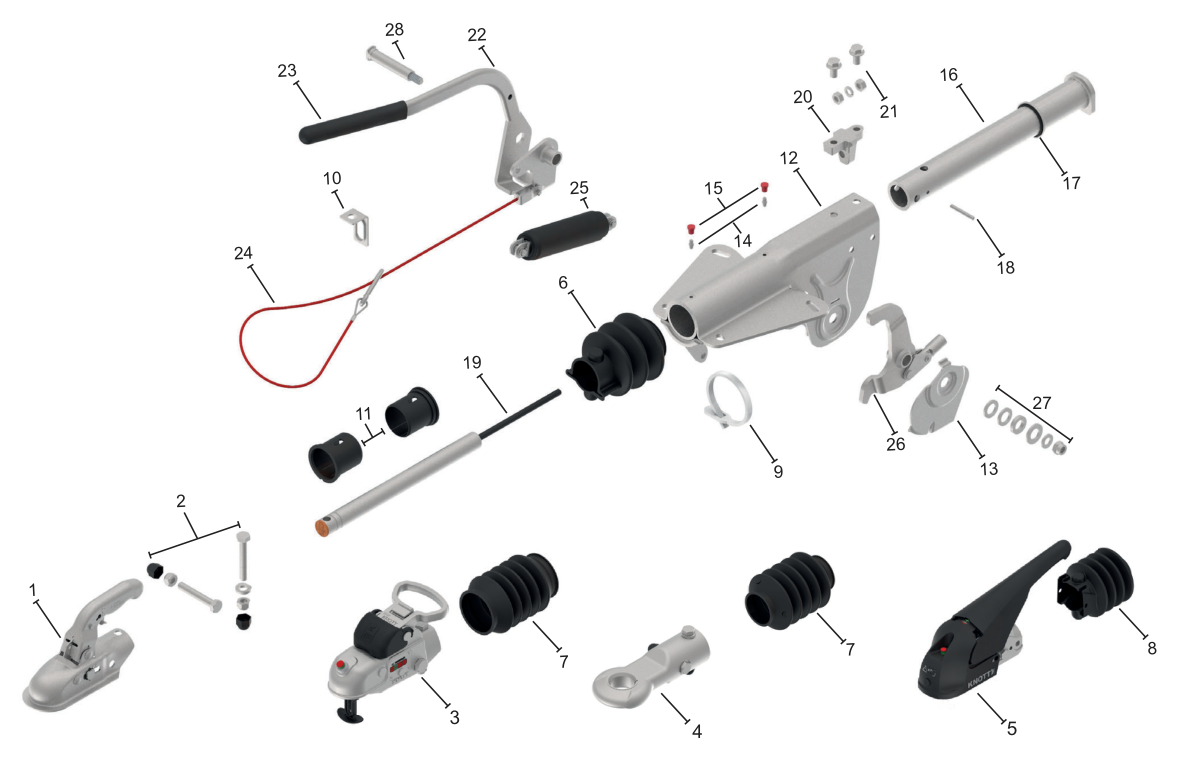

Vue éclatée : Commande de freinage Knott KFL20-B — exécution GFV
Cliquez un repère : la ligne de nomenclature s'allume, avec la référence Knott et la pièce de rechange quand nous l'avons. Séries couvertes : KFL20-B.
| Rep. | Désignation | Réf. fabricant | Qté | |
|---|---|---|---|---|
| 1 | Tête d'attelage | 8802709X | Voir | |
| 2 | Jeu de vis tête d'attelage | 207452.001 | Voir | |
| 3 | Tête d'attelage verrouillable avec visserie | 207437.001 | Voir | |
| 4 | Anneau d'attelage DIN incl. visserie | 98949393 | Voir | |
| 5 | Tête d'attelage stabilisatrice KS30 | 209954.001 | Voir | |
| 6 | Soufflet pour position 1 | 69004692 | Voir | |
| 7 | Soufflet pour positions 3 + 4 | 69000393 | Voir | |
| 8 | Soufflet pour position 5 | 209335.001 | Voir | |
| 9 | Collier de serrage | 71000194 | Voir | |
| 10 | Support de câble de rupture | 206192.001 | 5,80 € | |
| 11 | Palier de guidage complet avec fermeture rapide | 208217.001 | Voir | |
| 12 | ||||
| 13 | Patte de glissement | 206652.001 | Voir | |
| 14 | Graisseur | 206156.001 | Voir | |
| 15 | Capuchon de graisseur | 69024594 | Voir | |
| 16 | Tige de poussée complète (incl. pos. 17) | 98103894 | Voir | |
| 17 | Bague de butée avec bague d'appui | 206596.002 | Voir | |
| 18 | Goupille cylindrique | D6325.006 | Voir | |
| 19 | Amortisseur | 87003113 | Voir | |
| 20 | Support d'amortisseur | 21003593 | Voir | |
| 21 | Jeu de vis amortisseur | 209655.001 | Voir | |
| 22 | Levier de frein à main complet | 206537.001 | Voir | |
| 23 | Poignée | 6J1031.006 | Voir | |
| 24 | Câble de rupture | 203202.001 | Voir | |
| 25 | Ressort compensateur complet | 206382.001 | Voir | |
| 26 | Levier de renvoi | 207017.001 | Voir | |
| 27 | Jeu de vis levier de frein à main | 208233.001 | Voir | |
| 28 | Axe | 205572.001 | Voir |
