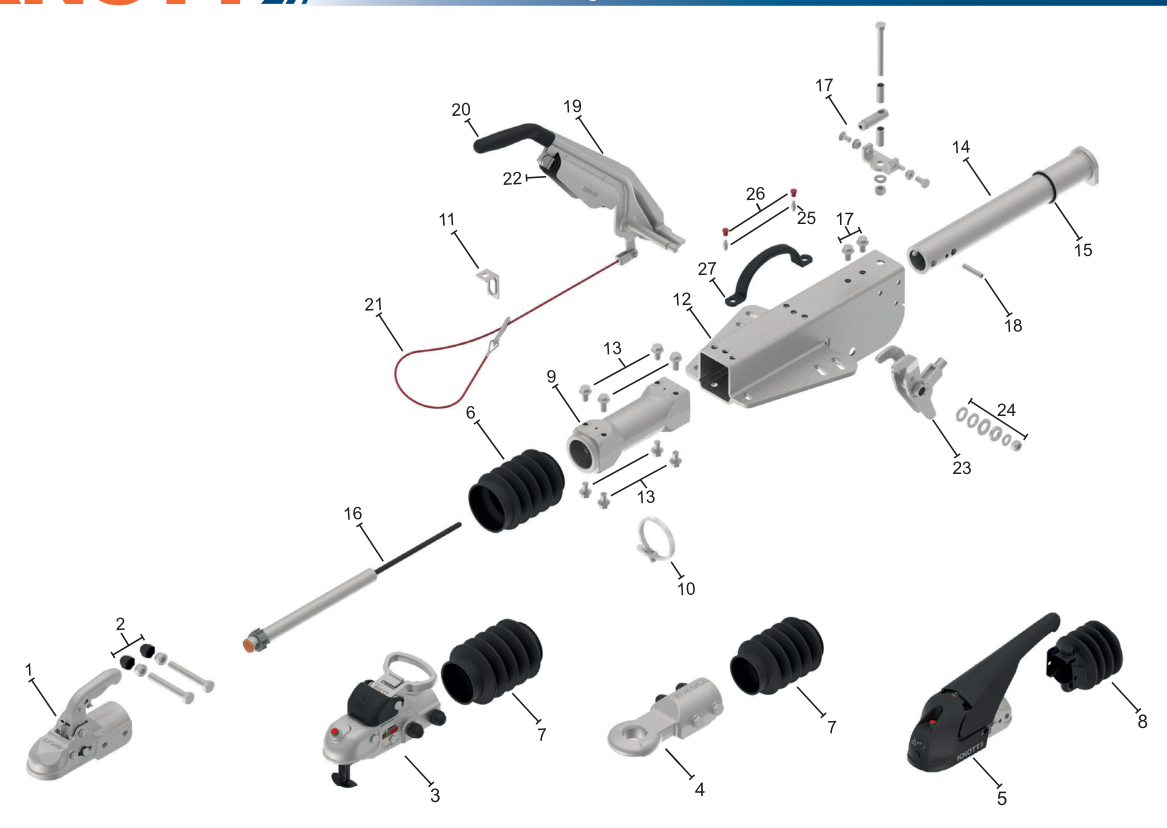

Vue éclatée : Commande de freinage Knott KFGL35-A — exécution GFH
Cliquez un repère : la ligne de nomenclature s'allume, avec la référence Knott et la pièce de rechange quand nous l'avons. Séries couvertes : KFGL35-A.
| Rep. | Désignation | Réf. fabricant | Qté | |
|---|---|---|---|---|
| 1 | Tête d'attelage | 8802559X | Voir | |
| 2 | Jeu de vis tête d'attelage | 207439.001 | Voir | |
| 3 | Tête d'attelage verrouillable incl. visserie | 206045.001 | Voir | |
| 4 | Anneau d'attelage DIN incl. visserie | 98762093 | Voir | |
| 5 | Tête d'attelage stabilisatrice KS35 | 210208.001 | Voir | |
| 6 | Soufflet pour pos. 1 | 200175.001 | Voir | |
| 7 | Soufflet pour positions 3 + 4 | 69000393 | Voir | |
| 8 | Soufflet pour pos. 5 | 209351.001 | Voir | |
| 9 | Palier de guidage | 204811.001 | Voir | |
| 10 | Collier de serrage | 71000194 | Voir | |
| 11 | Support de câble de rupture | 206192.001 | 5,80 € | |
| 12 | ||||
| 13 | Jeu de vis palier de guidage | 208357.001 | Voir | |
| 14 | Tige de poussée complète (incl. pos. 15) | 203146.001 | Voir | |
| 15 | Bague de butée sans bague d'appui | 69004394 | Voir | |
| 16 | Amortisseur | 87003613 | Voir | |
| 17 | Jeu de vis amortisseur | 208260.001 | Voir | |
| 18 | Vis d'arrêt | D913.010 | Voir | |
| 19 | Levier de frein à main complet (incl. ressort compensateur pos. 22) | 205057.002 | Voir | |
| 20 | Poignée | 6J1031.006 | Voir | |
| 21 | Câble de rupture | 203202.001 | Voir | |
| 22 | Ressort compensateur complet | 204306.001 | Voir | |
| 23 | Levier de renvoi | 98812993 | Voir | |
| 24 | Jeu de vis levier de frein à main | 208233.001 | Voir | |
| 25 | Graisseur | 202164.001 | Voir | |
| 26 | Capuchon de graisseur | 69024594 | Voir | |
| 27 | Poignée | 4300739302 | Voir |
