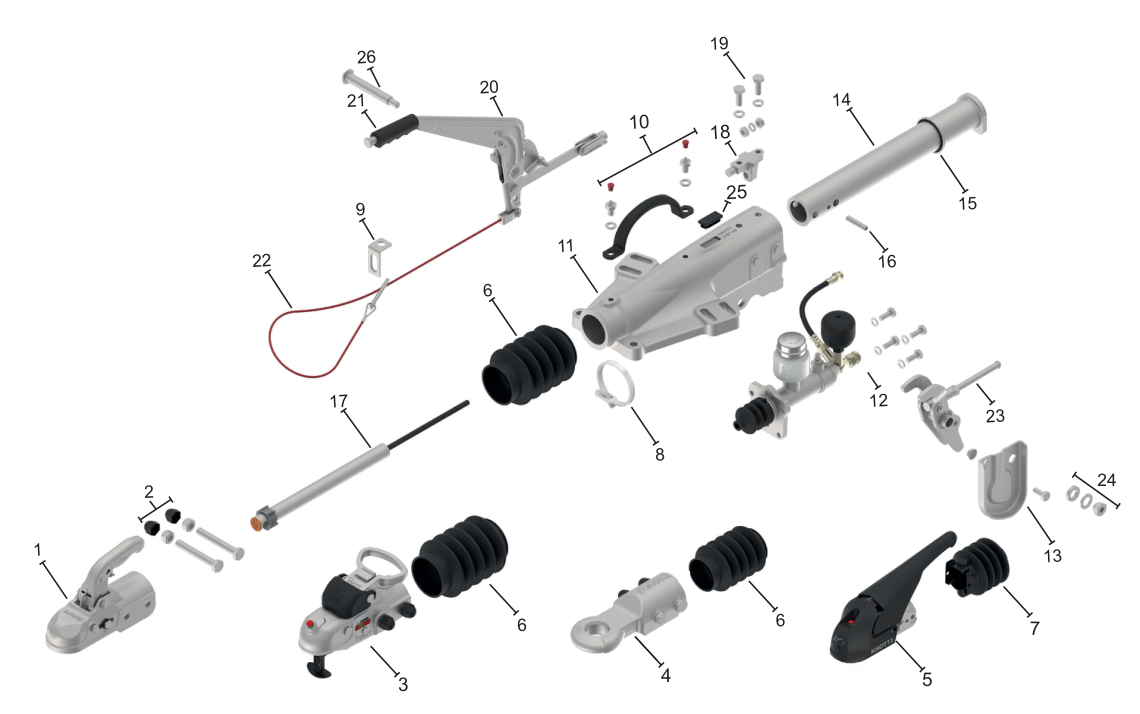

Vue éclatée : Commande de freinage Knott KFG35-D — exécution HF hydraulique
Cliquez un repère : la ligne de nomenclature s'allume, avec la référence Knott et la pièce de rechange quand nous l'avons. Séries couvertes : KFG35-D.
| Rep. | Désignation | Réf. fabricant | Qté | |
|---|---|---|---|---|
| 1 | Tête d'attelage | 8802559X | Voir | |
| 2 | Jeu de vis tête d'attelage | 207439.001 | Voir | |
| 3 | Tête d'attelage verrouillable incl. visserie | 206045.001 | Voir | |
| 4 | Anneau d'attelage DIN incl. visserie | 98762093 | Voir | |
| 5 | Tête d'attelage stabilisatrice KS35 | 210208.001 | Voir | |
| 6 | Soufflet pour pos. 1 | 200175.001 | Voir | |
| 7 | Soufflet pour pos. 5 | 209351.001 | Voir | |
| 8 | Collier de serrage | 71000194 | Voir | |
| 9 | Support de câble de rupture | 206192.001 | 5,80 € | |
| 10 | Kit poignée complet | 207440.001 | Voir | |
| 11 | ||||
| 12 | Unité hydraulique complète | 210066.001 | Voir | |
| 13 | Patte de glissement | 206593.001 | Voir | |
| 14 | Tige de poussée complète (incl. pos. 15) | 203146.001 | Voir | |
| 15 | Bague d'arrêt avec bague d'appui | 206596.003 | Voir | |
| 16 | Vis d'arrêt | D913.010 | Voir | |
| 17 | Amortisseur | 87003613 | Voir | |
| 18 | Support d'amortisseur | 21004793 | Voir | |
| 19 | Jeu de vis amortisseur | 207456.001 | Voir | |
| 20 | Levier de frein à main complet | 98866493 | Voir | |
| 21 | Poignée | 206528.001 | Voir | |
| 22 | Câble de rupture | 203202.002 | Voir | |
| 23 | Levier de renvoi | 98703693 | Voir | |
| 24 | Jeu de vis pour levier de frein à main | 207447.001 | Voir | |
| 25 | Bouchon obturateur | 206552.001 | Voir | |
| 26 | Axe | 41006094 | Voir |
