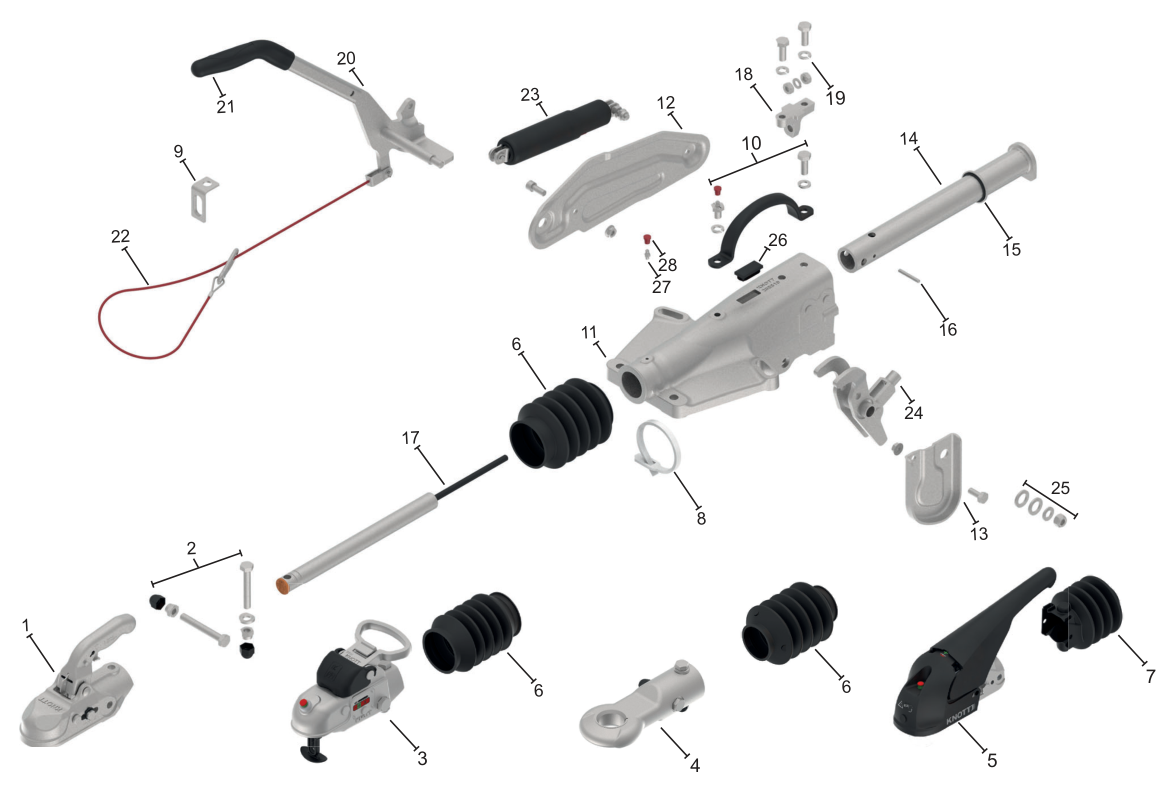

Vue éclatée : Commande de freinage Knott KFG27-A — exécution GF
Cliquez un repère : la ligne de nomenclature s'allume, avec la référence Knott et la pièce de rechange quand nous l'avons. Séries couvertes : KFG27-A.
| Rep. | Désignation | Réf. fabricant | Qté | |
|---|---|---|---|---|
| 1 | Tête d'attelage | 8802409X | Voir | |
| 2 | Jeu de vis tête d'attelage | 207452.001 | Voir | |
| 3 | Tête d'attelage verrouillable avec visserie | 207437.001 | Voir | |
| 4 | Anneau d'attelage DIN incl. visserie | 98949393 | Voir | |
| 5 | Tête d'attelage stabilisatrice KS30 | 209954.001 | Voir | |
| 6 | Soufflet pour positions 3 + 4 | 69000393 | Voir | |
| 7 | Soufflet pour position 5 | 209335.001 | Voir | |
| 8 | Collier de serrage | 71000194 | Voir | |
| 9 | Support de câble de rupture | 206192.001 | 5,80 € | |
| 10 | Kit poignée | 207449.001 | Voir | |
| 11 | ||||
| 12 | Kit support de ressort compensateur | 207441.001 | Voir | |
| 13 | Patte de glissement | 206593.001 | Voir | |
| 14 | Tige de poussée complète (incl. pos. 17) | 98103894 | Voir | |
| 15 | Bague de butée avec bague d'appui | 206596.002 | Voir | |
| 16 | Goupille cylindrique | D6325.008 | Voir | |
| 17 | Amortisseur | 87003913 | Voir | |
| 18 | Support d'amortisseur | 21003593 | Voir | |
| 19 | Jeu de vis amortisseur | 207456.001 | Voir | |
| 20 | Levier de frein à main complet | 202682.001 | Voir | |
| 21 | Poignée | 6J1031.006 | Voir | |
| 22 | Câble de rupture | 203202.001 | Voir | |
| 23 | Ressort compensateur complet | 202453.001 | Voir | |
| 24 | Levier de renvoi | 98812993 | Voir | |
| 25 | Jeu de vis pour levier de frein à main | 207447.001 | Voir | |
| 26 | Bouchon obturateur | 206552.001 | Voir | |
| 27 | Graisseur | 48032094 | 1,20 € | |
| 28 | Capuchon de graisseur | 69024594 | Voir |
Un doute sur la référence ?Envoyez une photo de votre pièce et de sa plaque. Un technicien vous répond avec la référence exacte, avant toute commande.
