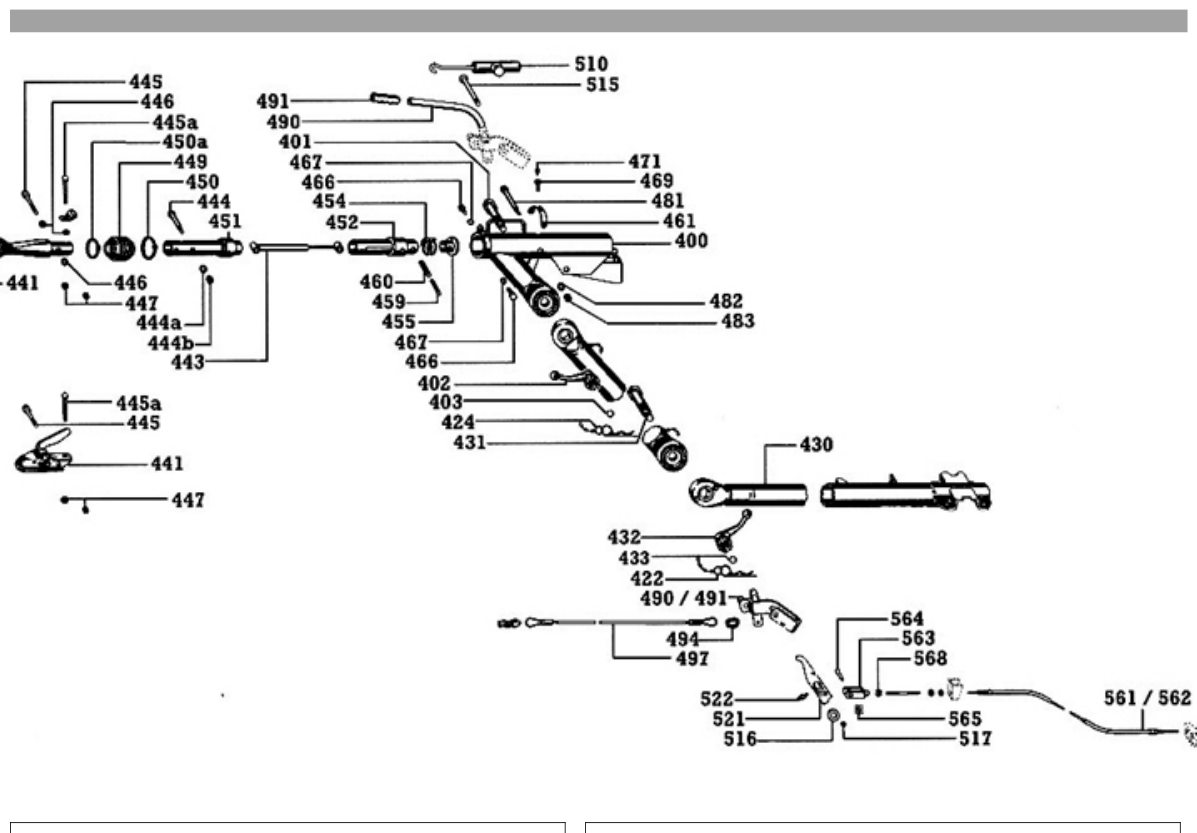

Vue éclatée : Commande de freinage BPW AK 3510 B höhenverstellbar mit Deichsel ZVKR/ZVDR 2700 1910-2700 kg
Cliquez un repère : la ligne de nomenclature s'allume, avec la référence BPW et la pièce de rechange quand nous l'avons. Séries couvertes : BPW AK 3510 B höhenverstellbar mit Deichsel ZVKR/ZVDR 2700 1910-2700 kg, AK 3510B ZKV, AK 3510B ZKV.
| Rep. | Désignation | Réf. fabricant | Qté | |
|---|---|---|---|---|
| 460 | Goupille élastique | 800567 | Voir | |
| 461 | Tôle formée | 800630 | Voir | |
| 466 | Vis | 2161020 | Voir | |
| 467 | Rondelle Grower 10/127 | 006010 | Voir | |
| 469 | Vis 10x20 | 800258 | Voir | |
| 471 | Graisseur conique | 800865 | Voir | |
| 481 | Tige filetée | 800932 | Voir | |
| 482 | Rondelle | 800439 | Voir | |
| 483 | Écrou | 215020 | Voir | |
| 490 | Levier avec pièce 491 | 800910 | Voir | |
| 491 | Poignée pour levier de frein à main | 800113 | Voir | |
| 494 | Câble de rupture complet avec anneau | 366900 | Voir | |
| 497 | Câble de rupture | 901130 | Voir | |
| 510 | Ressort compensateur | 800933 | Voir | |
| 515 | Axe | 800936 | Voir | |
| 516 | Rondelle | 850089 | Voir | |
| 517 | Goupille fendue 4x25 | 011780 | Voir | |
| 521 | Levier | 800521 | Voir | |
| 522 | Graisseur conique | 800865 | Voir | |
| 563 | Tête d'accouplement | 148430 | Voir | |
| 564 | Axe | 016041 | Voir | |
| 565 | Sécurité 12 SXN 08 | 012730 | Voir | |
| 568 | Écrou hexagonal | 215070 | Voir |
