Moyeux non freinés

Un moyeu compatible reprend cinq caractéristiques : le perçage de roue, les roulements, la charge admissible, le diamètre d’axe et le centrage. Relevez d’abord la plaque de l’essieu, puis recherchez la référence du fabricant sur la vue éclatée. Si ces informations sont absentes ou illisibles, démontez le moyeu pour effectuer les mesures.

• Perçage : nombre de trous et diamètre du cercle passant par leur centre, par exemple 4 × 100.
• Roulements : références gravées sur les bagues intérieure et extérieure.
• Charge_kg : capacité admissible d’un moyeu, à comparer à la charge réellement supportée par la roue.
• Axe_mm : diamètre de la fusée ou dimensions des portées de roulements selon la désignation du fabricant.
• Centrage_mm : diamètre de l’épaulement qui centre la jante sur le moyeu.

Les cinq valeurs doivent être cohérentes. Un perçage identique ne suffit pas : deux moyeux peuvent recevoir la même jante tout en utilisant des roulements, une fusée ou une capacité de charge différents.

Comptez les trous de fixation, puis mesurez leur entraxe. Avec quatre ou six trous, mesurez entre les centres de deux trous opposés. Avec cinq trous, une mesure directe entre deux centres opposés n’est pas possible : utilisez le diamètre du cercle de perçage indiqué par le fabricant ou contrôlez-le à partir d’un gabarit coté.

Mesurez ensuite le centrage au pied à coulisse, sur la portée cylindrique recevant l’alésage central de la jante. Ne confondez pas cette cote avec le diamètre extérieur du cache-moyeu. Vérifiez également le diamètre, le pas et la portée des goujons ou des vis de roue : une jante peut avoir le bon perçage mais une fixation incompatible.

• Nettoyez la rouille avant toute mesure.
• Mesurez sur une portée non déformée.
• Comparez les valeurs en millimètres, sans arrondir une cote proche.
• Contrôlez que la jante plaque correctement contre la face du moyeu.

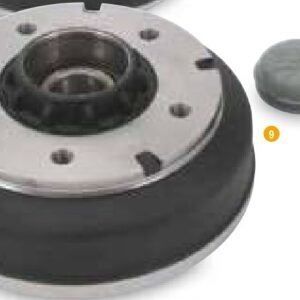

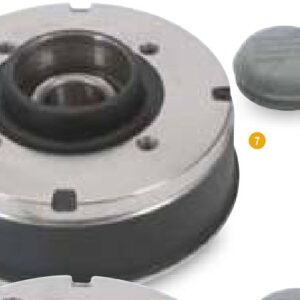

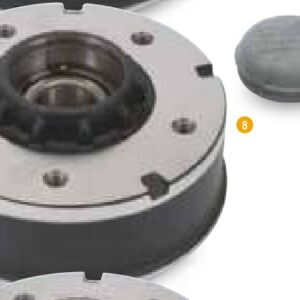

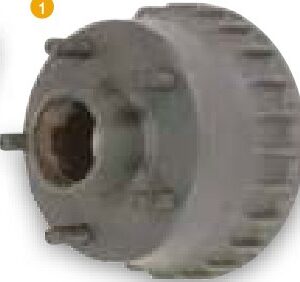

Un moyeu non freiné tourne librement sur la fusée et porte directement la roue. Un moyeu de remorque freinée travaille avec un tambour, un disque ou un ensemble moyeu-tambour adapté au dispositif de freinage. Son choix dépend aussi du diamètre et de la largeur du frein, de la flasque, du mécanisme et de la référence d’essieu.

Ne remplacez pas un moyeu-tambour par un moyeu non freiné, même si les roulements et le perçage semblent correspondre. Le frein ne pourrait plus fonctionner correctement. Pour une remorque freinée, identifiez la plaque d’essieu et les repères présents sur le tambour ou la flasque, puis suivez la vue éclatée du fabricant.

• Vérifiez si le tambour est intégré au moyeu ou séparé.
• Relevez les dimensions du frein sans vous limiter au diamètre extérieur du tambour.
• Contrôlez la compatibilité du joint arrière et du cache-moyeu.

Nettoyez la fusée et recherchez toute trace de chauffe, rayure, corrosion ou portée marquée. Remplacez les bagues et les cônes de roulements par des éléments compatibles ; ne mélangez pas des références proches. Emmanchez les bagues en appui sur leur périphérie, sans transmettre l’effort à travers les rouleaux.

Graissez avec une graisse adaptée aux roulements de moyeu et montez le joint dans le bon sens. Réglez le serrage de l’écrou selon les instructions du fabricant : un serrage excessif fait chauffer les roulements, tandis qu’un jeu trop important provoque battements et usure. Posez une goupille ou le système de verrouillage prévu, puis remettez le cache-moyeu.

• Serrez les fixations de roue au couple prescrit pour l’essieu et la jante.
• Faites tourner le moyeu à la main pour contrôler l’absence de point dur.
• Vérifiez le jeu et la température après les premiers kilomètres.
• Respectez la charge du composant le moins résistant : moyeu, essieu, roulements, roue ou pneumatique.
