Faisceaux & câbles

Pour remplacer un faisceau, relevez ses caractéristiques avant de le déposer. Le nombre de broches correspond aux contacts présents dans la prise, tandis que le nombre de fils correspond aux conducteurs réellement intégrés au câble. Ces deux valeurs peuvent différer lorsqu’un contact n’est pas utilisé ou lorsque le faisceau comporte plusieurs branches.

Comparez également la forme de la prise, son détrompeur, les raccords intermédiaires et les connecteurs des feux. La couleur des fils ne suffit pas : elle peut changer selon le fabricant ou une réparation antérieure.

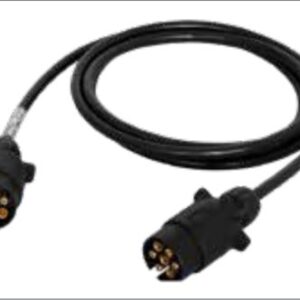

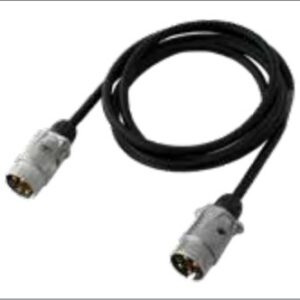

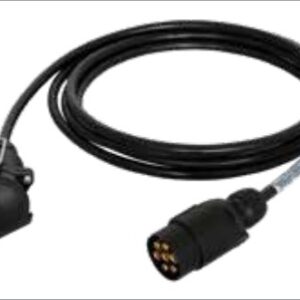

Une prise 7 broches alimente habituellement les fonctions principales d’éclairage : clignotants, feux de position, feux stop, antibrouillard et masse. Une prise 13 broches peut ajouter le feu de recul et des alimentations auxiliaires. Le choix doit reprendre le branchement présent sur la remorque et la prise du véhicule tracteur.

• Comptez les broches en regardant la face de raccordement.
• Repérez l’encoche ou le détrompeur avant de comparer la position des contacts.
• Vérifiez si le faisceau comporte une prise moulée, des cosses ou des connecteurs spécifiques.
• Contrôlez le nombre de départs vers les feux gauche, droit et les feux de gabarit.

Ne transposez pas directement le repérage vu côté fils sur la face de la prise : l’orientation peut être inversée. Photographiez le câblage avant démontage et notez la fonction de chaque conducteur.

La longueur se mesure en suivant le passage réel du câble, depuis la prise jusqu’au dernier raccord. Prenez en compte le timon, les traverses, les changements de direction et les remontées vers les feux. Une mesure prise en ligne droite risque de donner un faisceau trop court.

• Suivez le châssis avec un mètre souple ou une corde non extensible.
• Ajoutez la longueur nécessaire aux courbes et aux raccordements.
• Prévoyez une boucle souple au niveau du timon pour permettre les mouvements d’attelage.
• Évitez une surlongueur importante susceptible de frotter ou de former des boucles pendantes.

Si le câble doit alimenter plusieurs feux, relevez séparément la longueur du tronc principal et celle de chaque branche. Conservez une section de conducteur au moins équivalente à celle du montage d’origine, surtout pour les alimentations auxiliaires.

Coupez l’alimentation avant l’intervention. Fixez le faisceau sur des points stables du châssis, sans l’écraser. Le câble doit rester éloigné des arêtes vives, des pièces mobiles, des zones chaudes et des éléments susceptibles de le pincer lorsque la remorque travaille.

• Utilisez les passages et fixations prévus par le fabricant lorsqu’ils sont présents.
• Protégez chaque traversée métallique avec un passe-fil adapté.
• Réalisez des raccordements étanches et maintenez les conducteurs sans traction sur les bornes.
• Nettoyez le point de masse et contrôlez son contact avec le châssis.
• Testez séparément position, stop, clignotants, antibrouillard et recul après montage.

Les erreurs fréquentes sont l’inversion gauche-droite, une masse insuffisante, un fil raccordé d’après sa seule couleur ou une prise repérée du mauvais côté. En cas d’écart avec l’ancien montage, utilisez la plaque de la remorque et la vue éclatée du fabricant pour confirmer la référence et le cheminement.
