Boules & rotules

Le diamètre de la boule doit correspondre exactement à celui prévu pour la tête d’attelage de la remorque. Le diamètre de 50 mm est courant, mais il ne doit pas être retenu par simple estimation visuelle. Une boule trop petite crée du jeu et peut se désaccoupler ; une boule trop grande empêche le verrouillage correct de la tête.

Pour identifier le diamètre :

• nettoyez la boule afin de retirer graisse, rouille et dépôts ;
• mesurez sa partie sphérique au point le plus large avec un pied à coulisse ;
• relevez les marquages présents sur la boule, la rotule ou son support ;
• vérifiez le diamètre accepté par la tête d’attelage sur sa plaque ou sa notice.

Une mesure prise sur une boule fortement usée peut être trompeuse. En présence d’un méplat, d’une ovalisation, de piqûres profondes ou d’une corrosion importante, utilisez la référence d’origine plutôt que la seule cote relevée.

La charge indiquée en kilogrammes doit être au moins égale à la valeur exigée par le montage d’origine. Vérifiez ce que désigne cette donnée : charge verticale admissible sur la boule, capacité propre de la pièce ou autre limite donnée par le fabricant. Elle ne correspond pas automatiquement au poids total remorquable.

Le montage reste limité par son élément le moins résistant : véhicule, attelage, rotule, tête d’attelage ou remorque. Une boule annoncée pour une charge supérieure n’augmente donc pas la capacité autorisée de l’ensemble.

• Relevez la charge en kg gravée ou inscrite sur la pièce.
• Comparez-la aux informations de la plaque de l’attelage et de la remorque.
• Ne déduisez pas la charge à partir du diamètre de la tige ou de la taille des vis.
• En cas de marquage illisible, identifiez la référence grâce à la marque et à la vue éclatée.

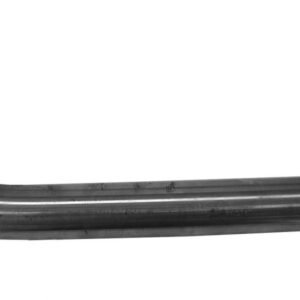

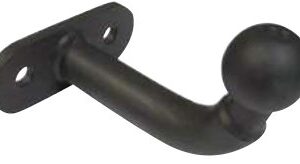

Deux pièces de même diamètre et de même charge ne sont pas nécessairement interchangeables. La forme du col, la hauteur de la boule et le système de fixation déterminent aussi la compatibilité. Selon le montage, il faut contrôler une tige filetée, une platine boulonnée, un emmanchement démontable ou une rotule spécifique à l’attelage.

Avant de commander, relevez les éléments applicables à votre montage :

• diamètre et pas du filetage ;
• longueur utile de la tige ;
• entraxe, diamètre et nombre des trous de fixation ;
• épaisseur de la platine ou du support ;
• forme du col et dégagement autour du pare-chocs ;
• marque, référence et indications de la plaque d’identification.

Une référence issue de la vue éclatée du fabricant permet de distinguer des rotules extérieurement proches. Ne remplacez pas une fixation dédiée par une visserie choisie uniquement selon ses dimensions.

Montez la pièce dans le sens prévu par le fabricant, avec la visserie, les dispositifs de blocage et le couple de serrage prescrits. Les surfaces d’appui doivent être propres, planes et sans déformation. Il ne faut ni repercer la platine, ni meuler la rotule, ni souder une boule prévue pour être boulonnée.

• Contrôlez l’absence de fissure, de jeu, de filet endommagé ou de corrosion perforante.
• Vérifiez que la tête s’enclenche complètement et que son témoin de verrouillage fonctionne.
• Testez le débattement de la remorque sans contact avec le pare-chocs, la prise ou le support.
• Contrôlez de nouveau le serrage selon les indications du fabricant après montage.

La lubrification dépend de la tête d’attelage. Une tête classique peut nécessiter une boule graissée, tandis qu’un stabilisateur à garnitures de friction demande généralement une boule propre et dégraissée. Graisser sans vérifier ce point peut supprimer l’action stabilisatrice.
